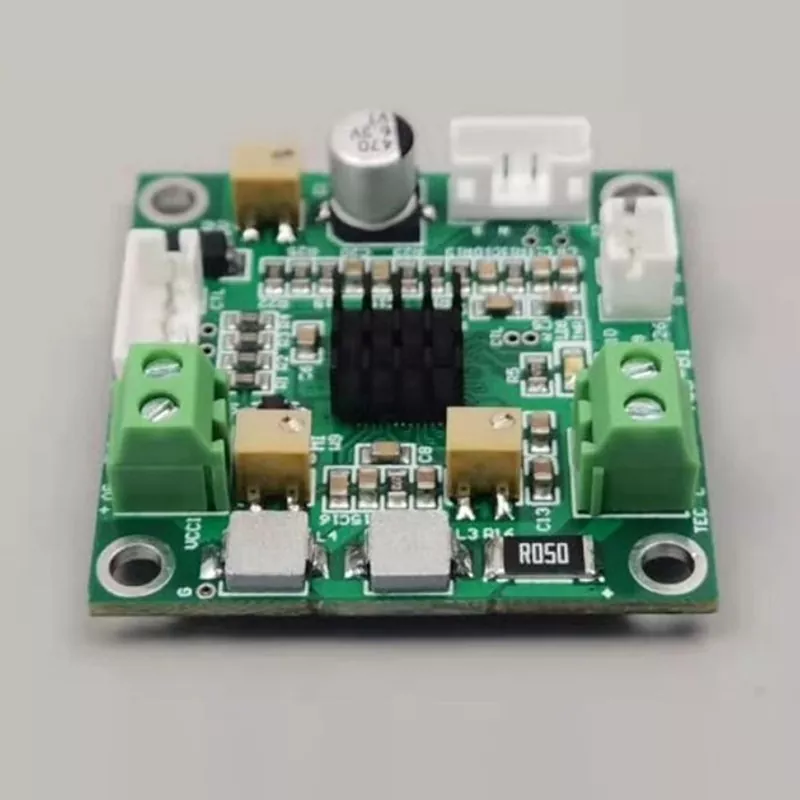

ATC-M1 छोटो-साइकल PID संग तापमान नियन्त्रक

X-Meritan ले अर्धचालक थर्मल व्यवस्थापनको लागि थर्मोइलेक्ट्रिक सामग्री, कूलर, NTC कम्पोनेन्टहरू र तापमान नियन्त्रकहरू विकास गर्दछ। ATC-M1 तापमान नियन्त्रकले छोटो-साइकल PID ले छोटो-साइकल PID नियन्त्रण, 10K NTC तापक्रम प्रतिक्रिया र कम थर्मल जडता भएका सूक्ष्म वस्तुहरूका लागि TEC आउटपुट नियन्त्रणको साथ कम्प्याक्ट 34mm x 20mm बोर्ड संयोजन गर्दछ। यो 3.0V–5.0V DC मा सञ्चालन हुन्छ, +10 देखि +40 डिग्री C को पूर्वनिर्धारित तापमान दायरा समर्थन गर्दछ, र 25 डिग्री C को कारखाना पूर्वनिर्धारित तापमान छ। तापमान 0.001 डिग्री C को निर्दिष्ट तापमान नियन्त्रण स्थिरता संग W9 पोटेन्टियोमिटर वा एनालग इनपुट मार्फत समायोजन गर्न सकिन्छ।

मुख्य विशेषताहरु

छोटो साइकल PID नियन्त्रण

छोटो-साइकल PID भएको ATC-M1 तापमान नियन्त्रकले कम थर्मल जडता भएका सूक्ष्म वस्तुहरूका लागि डिजाइन गरिएको छोटो-चक्र PID प्रतिक्रिया दृष्टिकोण प्रयोग गर्दछ। बारम्बार सुधारात्मक कार्यले नियन्त्रकलाई परम्परागत प्रणालीहरूसँग सम्बन्धित ठूलो थर्मल प्रतिक्रियामा भर नपरिकन नियन्त्रित वस्तुको थर्मल अवस्थामा परिवर्तनहरूको प्रतिक्रिया दिन मद्दत गर्दछ।

कम्प्याक्ट बोर्ड संरचना

केवल 34mm x 20mm को आयाम र 15.5mm को कुल उचाइ संग, ATC-M1 कम्प्याक्ट थर्मल-नियन्त्रण असेंबलीहरूको लागि उपयुक्त छ। यसको सानो फारम कारक विशेष गरी लघु अप्टिकल, सेन्सिङ र इलेक्ट्रोनिक संरचनाहरूमा सान्दर्भिक छ जहाँ उपलब्ध आन्तरिक ठाउँ सीमित छ।

TEC आउटपुट नियन्त्रण

नियन्त्रक थर्मोइलेक्ट्रिक कूलिंग घटकहरूसँग काम गर्न डिजाइन गरिएको हो। यसको अधिकतम TEC वर्तमान 2.5A हो, जबकि अधिकतम TEC भोल्टेज 5V आपूर्तिमा 4.3V वा 3.3V आपूर्तिमा 2.5V हो। यी परिभाषित सीमाहरूले सम्बन्धित TEC प्रणालीसँग नियन्त्रकलाई मिलाउनको लागि स्पष्ट आधार प्रदान गर्दछ।

तापमान प्रतिक्रिया

तापमान मापन र प्रतिक्रियाको लागि 10K NTC सेन्सर प्रयोग गरिन्छ। निर्दिष्ट तापमान नियन्त्रण स्थिरता 0.001 डिग्री सेल्सियस हो, अनुप्रयोगहरूको लागि आवश्यक सटीकता प्रदान गर्दछ जहाँ सानो तापमान भिन्नताहरूले तापमान-संवेदनशील घटकहरूको सञ्चालन अवस्थालाई असर गर्न सक्छ।

प्राविधिक डाटा

डिजाइन तुलना

आवेदन क्षेत्रहरू

1. फोटोनिक्स: एक्स-मेरिटनले डिटेक्टर कूलिङ सहित फोटोनिक्स अनुप्रयोगहरू पहिचान गर्दछ। कम्प्याक्ट नियन्त्रक संरचना र तापक्रम प्रतिक्रिया प्रकार्यले सानो थर्मोइलेक्ट्रिक कूलिंग एसेम्बलीहरूको लागि उपयुक्त नियन्त्रण तत्व प्रदान गर्दछ।

2. दूरसंचार: कम्पनीको आवेदन दायरामा थर्मल स्थिरीकरण र दूरसंचार घटकहरूको कूलिङ समावेश छ। सटीक तापमान नियमन कम्प्याक्ट थर्मल-व्यवस्थापन आर्किटेक्चरमा समावेश गर्न सकिन्छ।

3. चिकित्सा उपकरण: X-Meritan ले PCR एम्पलीफायरहरू र औषधि भित्र तापक्रम-सम्बन्धित अनुप्रयोगहरू सूचीबद्ध गर्दछ। तापक्रम नियन्त्रण प्रणालीहरूको एक महत्त्वपूर्ण भाग हो जहाँ सञ्चालन अवस्थाहरू नियन्त्रित थर्मल वातावरणमा निर्भर हुन्छन्।

4. एयरोस्पेस सेन्सिङ: कम्पनीको एयरोस्पेस अनुप्रयोगहरूमा आइस पत्ता लगाउने सेन्सरहरू, ताप प्रवाह सेन्सरहरू र IR सेन्सरहरू समावेश छन्। कम्प्याक्ट थर्मल-नियन्त्रण कम्पोनेन्टहरूले तापमान-संवेदनशील सेन्सिङ प्रणालीहरूको भाग बनाउन सक्छ।

5. अटोमोटिभ इलेक्ट्रोनिक्स: एक्स-मेरिटानले LiDAR, AR र डिटेक्टरहरूको लागि थर्मल स्थिरीकरण पनि पहिचान गर्दछ, कम्प्याक्ट थर्मोइलेक्ट्रिक नियन्त्रणको सान्दर्भिकतालाई मोटर वाहन र इलेक्ट्रोनिक सेन्सिङ अनुप्रयोगहरूमा विस्तार गर्दछ। छोटो-साइकल PID भएको ATC-M1 तापमान नियन्त्रकलाई कम्प्याक्ट थर्मल-म्यानेजमेन्ट आर्किटेक्चरहरूको लागि विचार गर्न सकिन्छ जहाँ नियन्त्रित वस्तुको थर्मल मास सानो छ।

प्रणाली एकीकरण

1. TEC विद्युतीय सीमाहरू: छोटो-साइकल PID भएको ATC-M1 तापक्रम नियन्त्रकले तोकिएको अधिकतम भोल्टेज र हालको मानहरूमा काम गर्छ।

2. तापक्रम प्रतिक्रिया: 10K NTC इनपुटले नियन्त्रण प्रणालीको लागि तापक्रम प्रतिक्रिया पथ प्रदान गर्दछ।

3. तापमान दायरा: पूर्वनिर्धारित तापमान नियन्त्रण दायरा +10 देखि +40 डिग्री सेल्सियस हो, कारखानाको पूर्वनिर्धारित तापमान 25 डिग्री सेल्सियसको साथ।

4. आउटपुट सेटिङहरू: कारखाना पूर्वनिर्धारित अधिकतम आउटपुट भोल्टेज 2.0V हो, जबकि कारखाना पूर्वनिर्धारित अधिकतम आउटपुट वर्तमान 1.0A हो।

5. समायोजन विधि: तापमान समायोजन W9 potentiometer मार्फत गर्न सकिन्छ, र एनालग तापमान इनपुट पनि समर्थित छ।

6. उत्पादन कन्फिगरेसन: फरक कन्फिगरेसन आवश्यक पर्ने अनुप्रयोगहरूको लागि, X-Meritan ले उत्पादनहरू रेखाचित्र वा नमूनाहरू अनुसार उत्पादन गर्न सकिन्छ भनी बताउँछ। सेवा प्रक्रियामा प्रारम्भिक-चरण संचार, नमूना पुष्टिकरण र पुष्टिकरण पछि उत्पादन समावेश छ।

एक्स-मेरिटन क्षमता

ATC-M1 X-Meritan को थर्मोइलेक्ट्रिक टेक्नोलोजी पोर्टफोलियोको भाग हो, जसले थर्मोइलेक्ट्रिक सामग्री, थर्मोइलेक्ट्रिक कूलर, TEC एसेम्बलीहरू, NTC कम्पोनेन्टहरू र तापमान नियन्त्रकहरू समावेश गर्दछ। यो उत्पादन संरचनाले तापमान-नियन्त्रण बोर्डलाई थर्मोइलेक्ट्रिक कम्पोनेन्टहरू र कम्प्याक्ट थर्मल-व्यवस्थापन प्रणालीहरूमा प्रयोग हुने सेन्सिङ तत्वहरूसँग जडान गर्दछ।

पूर्ण थर्मोइलेक्ट्रिक टेक्नोलोजी चेन

X-Meritan को क्षमताहरूले थर्मोइलेक्ट्रिक सामग्री विकास, कोर कम्पोनेन्ट अनुकूलन र गर्मी-अपव्यय समाधान डिजाइन कभर गर्दछ। ATC-M1 को लागि, यो प्राविधिक दायरा सीधा TEC आउटपुट नियन्त्रण, NTC तापमान प्रतिक्रिया र कम्प्याक्ट इलेक्ट्रोनिक र अप्टिकल एसेम्बलीहरूको थर्मल-व्यवस्थापन आवश्यकताहरूसँग सम्बन्धित छ।

5 प्रमुख आवेदन क्षेत्रहरू

X-Meritan ले पाँच प्रमुख क्षेत्रहरूमा अनुप्रयोगहरू रिपोर्ट गर्दछ: फाइबर अप्टिक संचार, औद्योगिक चिकित्सा उपकरण, स्मार्ट अटोमोटिभ इलेक्ट्रोनिक्स, उपभोक्ता इलेक्ट्रोनिक्स र अनुसन्धान संस्थाहरू। यी एप्लिकेसन क्षेत्रहरूले ATC-M1 को लागि सान्दर्भिक प्राविधिक पृष्ठभूमि प्रदान गर्दछ, विशेष गरी जहाँ कम्प्याक्ट थर्मोइलेक्ट्रिक कूलिंग र नियन्त्रण सञ्चालन तापमान आवश्यक हुन्छ।

भाग्य 500 कम्पनी सहयोग

X-Meritan ले Fortune 500 कम्पनीहरू र धेरै राष्ट्रिय प्रमुख प्रयोगशालाहरूसँग सहकार्य गर्छ भनी बताउँछ। यो अनुभव विशेष इलेक्ट्रोनिक र थर्मल-व्यवस्थापन प्रणालीहरूमा प्रयोग हुने थर्मोइलेक्ट्रिक कम्पोनेन्टहरू र तापक्रम-नियन्त्रण प्रविधिहरूको विकास र अनुप्रयोगसँग सम्बन्धित छ।

बहु उत्पादन प्रक्रियाहरू

X-Meritan द्वारा सूचीबद्ध उत्पादन उपकरणहरूमा टिन डिपिङ फर्नेस, भाइब्रेसन स्विङ मोल्ड मेसिन, वेल्डिङ मेसिन, ओभन, डिस्पेन्सिङ मेसिन, अटोमेटिक सीलिङ मेसिन, रिफ्लो सोल्डरिङ उपकरण र पूर्ण स्वचालित प्रिन्टिङ मेसिन समावेश छन्। यी निर्माण प्रक्रियाहरूले थर्मोइलेक्ट्रिक-सम्बन्धित कम्पोनेन्टहरू र इलेक्ट्रोनिक तापमान-नियन्त्रण उत्पादनहरूको उत्पादनलाई समर्थन गर्दछ।

55% यूरोपीय बजार वितरण

एक्स-मेरिटानले रिपोर्ट गर्छ कि युरोपले यसको अन्तर्राष्ट्रिय बजार वितरणको 55% प्रतिनिधित्व गर्दछ, जबकि उत्तर अमेरिकाले 15%, दक्षिणपूर्व एशियाले 15% र अन्य बजारहरू 15% प्रतिनिधित्व गर्दछ। अन्तर्राष्ट्रिय अनुप्रयोग पृष्ठभूमिले विभिन्न प्राविधिक वातावरणका लागि थर्मोइलेक्ट्रिक र तापमान-व्यवस्थापन उत्पादनहरू आपूर्ति गर्ने कम्पनीको अनुभवलाई समर्थन गर्दछ।

6. एकीकृत थर्मल समाधान समर्थन

व्यक्तिगत तापमान-नियन्त्रण कम्पोनेन्टहरू बाहेक, X-Meritan ले गर्मी-अपव्यय समाधान डिजाइन र उत्पादन चयन समर्थन प्रदान गर्दछ। यसले ATC-M1 तापमान नियन्त्रकलाई छोटो-साइकल PID को साथमा पृथक नियन्त्रण बोर्डको रूपमा सट्टा सम्बन्धित थर्मोइलेक्ट्रिक कूलर, NTC कम्पोनेन्ट र थर्मल-व्यवस्थापन आवश्यकताहरूसँग विचार गर्न अनुमति दिन्छ।

FAQ

Q: ATC-M1 ले कस्तो प्रकारको तापक्रम सेन्सर प्रयोग गर्छ?

A: यसले तापमान मापन र प्रतिक्रियाको लागि 10K NTC तापमान सेन्सर प्रयोग गर्दछ।

प्रश्न: तापमान नियन्त्रण स्थिरता के हो?

A: निर्दिष्ट तापमान नियन्त्रण स्थिरता 0.001 डिग्री सेल्सियस हो।

प्रश्न: TEC को अधिकतम वर्तमान के हो?

A: अधिकतम TEC वर्तमान 2.5A हो।

प्रश्न: नियन्त्रक को आकार के हो?

A: छोटो-साइकल PID भएको ATC-M1 तापमान नियन्त्रकसँग 34mm x 20mm को बोर्ड आयामहरू छन्, जसको कुल उचाइ 15.5mm छ।

Q: पूर्वनिर्धारित तापमान सेटिङ के हो?

A: कारखानाको पूर्वनिर्धारित सेट तापमान 25 डिग्री सेल्सियस हो, +10 देखि +40 डिग्री सेल्सियसको पूर्वनिर्धारित नियन्त्रण दायराको साथ।

Q: X-Meritan ले रेखाचित्र वा नमूनाहरू अनुसार उत्पादनहरू विकास गर्न सक्छ?

A: हो। X-Meritan ले उत्पादन अघि नमूना पुष्टि संग, रेखाचित्र वा नमूना अनुसार उत्पादनहरू उत्पादन गर्न सक्छ भनेर बताउँछ।
