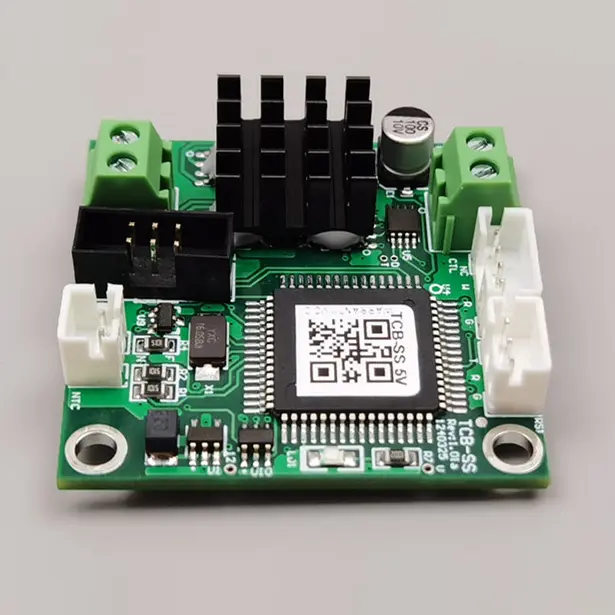

माइक्रो TECs को लागि TCB-SA तापमान नियन्त्रक

X-Meritan ले फोटोनिक्स र माइक्रोइलेक्ट्रोनिक्स प्याकेजिङ्गको कडा शीतलता आवश्यकताहरूलाई सम्बोधन गर्न माइक्रो TECs को लागि कम्प्याक्ट TCB-SA तापमान नियन्त्रक आपूर्ति गर्दछ। एक उच्च-अन्त समर्पित TEC व्यवस्थापन IC वरिपरि निर्मित, यो बोर्डले पूर्ण रूपमा लहर-रहित थर्मल वातावरण सिर्जना गर्दै, बीच-बीचमा पल्सको सट्टा DC-संचालित वर्तमान प्रदान गर्दछ। 10kΩ NTC थर्मिस्टरहरूसँग नेटिभ रूपमा इन्टरफेस गर्न डिजाइन गरिएको, TCB-SA ले −20 ℃ देखि +100 ℃ सम्मको फराकिलो नियन्त्रण अवधिमा 0.01℃ परिशुद्धताका साथ लक्ष्य तापक्रम कायम राख्छ।

थर्मल नियन्त्रण चुनौतीहरू हल

परम्परागत PWM (पल्स चौडाई मोड्युलेसन) नियन्त्रकहरूले आक्रामक भोल्टेज स्विचिंग परिचय दिन्छ जसले थर्मल साइकल थकान, विद्युतीय आवाज, र अल्ट्रा-सानो TEC तत्वहरूमा माइक्रो-फ्र्याक्चरहरू उत्पन्न गर्दछ। माइक्रो TECs को लागि TCB-SA तापक्रम नियन्त्रकले उप-डिग्री स्थिरतामा लक गर्दा नाजुक माइक्रो-कूलरहरू जोगाउन मौलिक रूपमा फरक इन्जिनियरिङ दृष्टिकोण लिन्छ:

निरन्तर DC हालको डेलिभरी: माइक्रो-TEC लाई सफा, निरन्तर शक्ति आपूर्ति गर्दछ। यसले थर्मल ढाँचाहरूलाई सहज बनाउँछ, संवेदनशील अप्टिकल डिटेक्टरहरूमा उच्च-फ्रिक्वेन्सी आवाज हटाउँछ, र नाटकीय रूपमा TEC सञ्चालन जीवन विस्तार गर्दछ।

माइक्रो-थर्मल मास अप्टिमाइजेसन: अनबोर्ड PID एल्गोरिदमहरू साना ताप भारहरूमा द्रुत थर्मल प्रतिक्रियाको लागि स्पष्ट रूपमा ट्युन गरिएका छन्, छिटो सेटपोइन्ट र्याम्पहरूमा गम्भीर तापक्रम ओभरशूटहरू रोक्न।

प्रमाणित लेजर-ग्रेड विश्वसनीयता: उच्च-घनत्व अप्टिकल ट्रान्सीभरहरू र औद्योगिक लेजर डायोडहरूमा फिल्ड-परीक्षण, लाखौं अपरेटिङ घण्टाहरू मार्फत लगातार क्यालिब्रेसन कायम राख्दै।

कम-प्रोफाइल फुटप्रिन्ट: एक कम्प्याक्ट फारम कारकले अप्टिकल उप-एसेम्बलीको छेउमा सीधा माउन्ट गर्न अनुमति दिन्छ, सिग्नल लिड लम्बाइ र सेन्सर लुप ढिलाइलाई कम गर्दै।

प्राविधिक विनिर्देशहरू

लक्षित अनुप्रयोगहरू

• लेजर डायोड स्थिरीकरण फाइबर लेजरहरू, पम्प लेजरहरू, र ग्यास-सेन्सिङ लेजर डायोडहरूमा तरंगदैर्ध्य बहाव र अप्टिकल पावर अस्थिरतालाई रोक्छ।

• उच्च सटीक अप्टिकल सेन्सरहरू कम-सिग्नल अप्टिकल वातावरणमा अँध्यारो वर्तमान र थर्मल आवाज कम गर्न फोटोडियोड एरे, स्पेक्ट्रोमिटर, र APD लाई स्थिर गर्दछ।

• सेमिकन्डक्टर र क्वान्टम अनुसन्धान उप-डिग्री सटीकता आवश्यक स्पेस-बाधा प्रयोगशाला परीक्षण फिक्स्चर भित्र माइक्रो-स्केल स्पट कूलिंग प्रदान गर्दछ।

निर्माण लाभ

समर्पित इन-हाउस निर्माण: एसएमटी कम्पोनेन्ट प्लेसमेन्टदेखि अन्तिम थर्मल परीक्षणसम्मको प्रत्यक्ष निरीक्षणले एकाइ-देखि-इकाइ स्थिरताको ग्यारेन्टी दिन्छ।

एप्लिकेसन इन्जिनियरिङ समर्थन: हाम्रो टोलीले थर्मल लूप मोडलिङ, सेन्सर प्लेसमेन्ट अप्टिमाइजेसन, र कस्टम सेटपोइन्ट प्रोग्रामिङमा सीधै सहयोग गर्छ।

उच्च दक्षता वास्तुकला: 90% भन्दा बढी पावर रूपान्तरण दक्षता प्रदान गर्दछ, सिल गरिएको ग्राहक घेराहरूमा आन्तरिक बोर्ड ताप उत्पादनलाई कम गर्दै।

बारम्बार सोधिने प्रश्नहरू

मानक PWM स्विचिङको तुलनामा माइक्रो TEC को लागि निरन्तर पावर डेलिभरी किन महत्त्वपूर्ण छ?

माइक्रो-स्केल TEC सँग अत्यन्त पातलो तत्व क्रस-सेक्शनहरू छन्। PWM पावरले सेमिकन्डक्टर जोडीहरूलाई तातो र चिसोको बीचमा छिटो चक्र दिन्छ, जसले गर्दा CTE (थर्मल विस्तारको गुणांक) बेमेल तनाव उत्पन्न हुन्छ जसले समयसँगै जंक्शनहरूलाई घटाउँछ। TCB-SA को निरन्तर DC ड्राइभले मेकानिकल साइकल चलाउने थकानलाई पूर्णतया हटाउँछ।

के माइक्रो TECs को लागि TCB-SA तापमान नियन्त्रक ढुवानी अघि एक निश्चित सेटपोइन्टको लागि पूर्व-कन्फिगर गर्न सकिन्छ?

हो। जब कारखाना पूर्वनिर्धारित लक्ष्य 25 ℃ हो, X-Meritan ले तपाईंको अप्टिकल प्याकेज आवश्यकताहरू अनुसार उत्पादनको क्रममा फर्मवेयरमा अनुकूलित पूर्वनिर्धारित तापमान सेटपोइन्टहरू फ्ल्याश गर्न सक्छ।

कुन तापक्रम सेन्सरले यो बोर्डसँग राम्रो काम गर्छ?

बोर्ड मानक 10kΩ NTC थर्मिस्टर्स (B-value=3950) को लागि कारखाना-क्यालिब्रेट गरिएको छ, जसले −20∘C देखि +100∘C नियन्त्रण दायरामा द्रुत थर्मल प्रतिक्रिया र उच्च संवेदनशीलता प्रदान गर्दछ।

के यो नियन्त्रकले द्विदिशात्मक ताप र चिसोलाई समर्थन गर्छ?

हो। विशेष चालक IC ले परिवेशको तापक्रम परिवर्तन भएतापनि ±0.01∘C भित्र सेटपोइन्ट स्थिरता राख्दै सक्रिय शीतलन र तताउने दुवै प्रदान गर्न हालको दिशाको प्रबन्ध गर्दछ।
