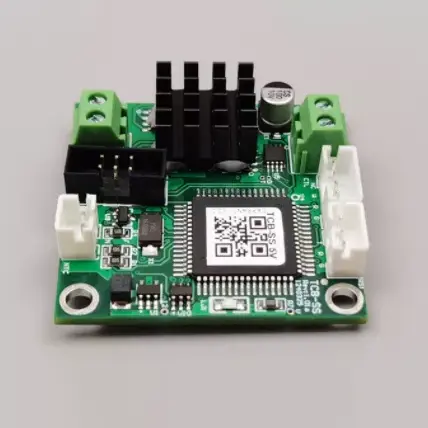

X-Meritan ले अल्ट्रा-कम्प्याक्ट साइजको साथ TCB-SS तापक्रम नियन्त्रक निर्माण गर्छ र माइक्रो TECs एप्लिकेशनहरूको लागि डिजाइन गरिएको छ जहाँ बोर्ड स्पेस, तापमान स्थिरता, र नियन्त्रित TEC आउटपुटलाई सँगै विचार गर्न आवश्यक छ। TCB-SS ले सानो नियन्त्रण बोर्डमा तापक्रम सेन्सिङ र TEC ड्राइभिङलाई एकीकृत गर्दछ, जसले माइक्रो TEC लाई प्रतिक्रियामा आधारित तापक्रम नियन्त्रण लूप मार्फत नियमन गर्न अनुमति दिन्छ।
नियन्त्रक सामान्य-उद्देश्य तापमान नियन्त्रण वास्तुकलाको सट्टा कम्प्याक्ट बोर्ड ढाँचा वरिपरि डिजाइन गरिएको छ। यसले 10K NTC सेन्सरलाई पूर्वनिर्धारित तापक्रम सेन्सिङ इनपुटको रूपमा प्रयोग गर्दछ र 4.5V को पूर्वनिर्धारित TEC भोल्टेजलाई 3A को अधिकतम TEC करेन्टको साथ समर्थन गर्दछ, बोर्डलाई लघु थर्मल व्यवस्थापन प्रणालीहरूको लागि उपयुक्त बनाउँछ।
|
बोर्ड आपूर्ति भोल्टेज (DC) |
5V ±10% |
|
आउटपुट दक्षता |
>९४% |
|
TEC भोल्टेज |
4.5V (पूर्वनिर्धारित) |
|
TEC वर्तमान |
3A (अधिकतम) |
|
तापमान नियन्त्रण सेन्सर |
10K NTC (पूर्वनिर्धारित B मान: ३९५०) |
|
तापमान नियन्त्रण शुद्धता |
०.०१° |
|
तापमान शुद्धता सेट गर्नुहोस् |
०.०१° |
|
तापमान नियन्त्रण मापन दायरा |
-60°C देखि +170°C |
|
नियन्त्रण तापमान दायरा |
-20°C देखि +100°C |
|
पूर्वनिर्धारित कारखाना सेटिङ |
२५ डिग्री सेल्सियस |
10K NTC ले तापमान परिवर्तनहरू पत्ता लगाउँछ र नियन्त्रकलाई संकेत पठाउँछ।
नियन्त्रकले मापन गरिएको तापक्रमलाई लक्ष्य मानसँग तुलना गर्छ र PID नियन्त्रण मार्फत माइक्रो TEC आउटपुटलाई नियमन गर्छ।
निरन्तर आउटपुटले साधारण अन/अफ स्विचिङमा मात्र भर पर्नुको सट्टा सञ्चालनको क्रममा TEC ड्राइभलाई समायोजन गर्दछ।
4 cm × 4 cm × 1.28 cm मापन गर्दै, अल्ट्रा-कम्प्याक्ट साइज भएको TCB-SS तापमान नियन्त्रक र माइक्रो TECs का लागि डिजाइन गरिएको सीमित स्थापना ठाउँ भएका माइक्रो TEC प्रणालीहरूको लागि डिजाइन गरिएको हो।
नियन्त्रकले ०.०१ डिग्री सेल्सियस तापक्रम नियन्त्रण सटीकता र ०.०१ डिग्री सेल्सियस सेट तापक्रम सटीकता सटिक थर्मल नियमनका लागि प्रदान गर्दछ।
94% माथि आउटपुट दक्षताको साथ, नियन्त्रकले कम्प्याक्ट तापमान नियन्त्रण प्रणालीहरूमा कुशल TEC ड्राइभिङ प्रदान गर्दछ।
पूर्वनिर्धारित TEC भोल्टेज 4.5V हो, 3A को अधिकतम TEC वर्तमान संग, उपयुक्त माइक्रो TEC अनुप्रयोगहरूको लागि।
पूर्वनिर्धारित सेन्सर 3950 को B-मान भएको 10K NTC हो, जसले नियन्त्रण लूपको लागि तापमान प्रतिक्रिया प्रदान गर्दछ।
तापक्रम नियन्त्रण मापन दायरा -60°C देखि +170°C हो, जबकि निर्दिष्ट नियन्त्रण तापमान दायरा -20°C देखि +100°C हो।
बिल्ट-इन प्रकार्यहरूमा ओभरकरेन्ट, ओभरभोल्टेज, तापक्रम सीमित गर्ने, र सञ्चालनको क्रममा नियन्त्रक र जडान गरिएको TEC निगरानी गर्न TEC खुला/सर्ट सर्किट पत्ता लगाउने समावेश छ।
|
वस्तु |
मानक कन्फिगरेसन |
|
TEC प्रकार |
माइक्रो TEC |
|
TEC भोल्टेज |
4.5V पूर्वनिर्धारित |
|
TEC वर्तमान |
3A अधिकतम |
|
तापमान सेन्सर |
10K NTC |
|
NTC B-मान |
3950 पूर्वनिर्धारित |
|
बोर्ड आपूर्ति |
5V ±10% DC |
|
नियन्त्रण दायरा |
-20°C देखि +100°C |
एकीकरण गर्नु अघि, TEC बिजुली आवश्यकताहरू, NTC विशेषताहरू, लक्ष्य तापक्रम, र बोर्ड आपूर्ति नियन्त्रक विशिष्टताहरू विरुद्ध जाँच गर्नुपर्छ।
TCB-SS तापक्रम नियन्त्रक अल्ट्रा-कम्प्याक्ट साइज भएको र माइक्रो TECs का लागि डिजाइन गरिएको अप्टिकल मोड्युलहरूको लागि कम्प्याक्ट तापक्रम नियन्त्रण प्रदान गर्दछ जहाँ स्थिर थर्मल अवस्था आवश्यक हुन्छ।
यसले कम्प्याक्ट अप्टिकल प्रणालीहरूमा लेजर डायोडको तापक्रम विनियमित गर्न मिल्दो माइक्रो TEC चलाउन सक्छ।
कम्प्याक्ट नियन्त्रक प्रयोगशाला उपकरणहरूको लागि उपयुक्त छ जसलाई सीमित स्थापना स्थान भित्र माइक्रो TEC-आधारित तापमान नियमन आवश्यक पर्दछ।
TCB-SS ले कम्प्याक्ट डायग्नोस्टिक उपकरणहरूमा तापमान नियन्त्रणलाई समर्थन गर्दछ जहाँ बोर्ड साइज र थर्मल नियमन महत्त्वपूर्ण डिजाइन कारकहरू हुन्।
नियन्त्रकलाई तापमान-संवेदनशील इन्फ्रारेड डिटेक्टरहरू र सीसीडी सेन्सरहरूको तापक्रम नियमनको लागि माइक्रो TEC प्रणालीहरूसँग एकीकृत गर्न सकिन्छ।
A1: अल्ट्रा-कम्प्याक्ट साइज भएको TCB-SS तापमान नियन्त्रक र माइक्रो TEC को लागि डिजाइन गरिएको माइक्रो TEC अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। जडान गरिएको TEC निर्दिष्ट 4.5V पूर्वनिर्धारित TEC भोल्टेज र 3A अधिकतम वर्तमान विरुद्ध जाँच गर्नुपर्छ।
A2: पूर्वनिर्धारित तापमान संवेदन कन्फिगरेसन 3950 को B-मानको साथ 10K NTC हो। परियोजना विशिष्टताको समयमा अन्य सेन्सर आवश्यकताहरू पुष्टि गरिनु पर्छ।
A3: तापक्रम नियन्त्रण मापन दायरा -60°C देखि +170°C हो, जबकि निर्दिष्ट नियन्त्रण तापमान दायरा -20°C देखि +100°C हो। मापन दायराले तापमान संवेदन क्षमतालाई संकेत गर्दछ, जबकि नियन्त्रण दायराले निर्दिष्ट तापमान नियमन दायरा परिभाषित गर्दछ।
A4: बोर्ड आपूर्ति भोल्टेज 5V ± 10% DC छ। प्रणालीले यो निर्दिष्ट इनपुट दायरा भित्र रहने उपयुक्त शक्ति स्रोत प्रदान गर्नुपर्छ।
A5: अधिकतम निर्दिष्ट TEC वर्तमान 3A हो, 4.5V को पूर्वनिर्धारित TEC भोल्टेजको साथ। वास्तविक जडान गरिएको TEC यसको विद्युतीय आवश्यकताहरू र नियन्त्रक सीमाहरू अनुसार चयन गरिनु पर्छ।
A6: निर्दिष्ट तापमान नियन्त्रण सटीकता 0.01 ° C हो, र सेट तापमान शुद्धता पनि 0.01 ° C को रूपमा निर्दिष्ट गरिएको छ।
A7: नियन्त्रकले overcurrent सुरक्षा, overvoltage सुरक्षा, तापमान सीमित, र TEC ओपन सर्किट र सर्ट सर्किट पत्ता लगाउने समावेश गर्दछ।
