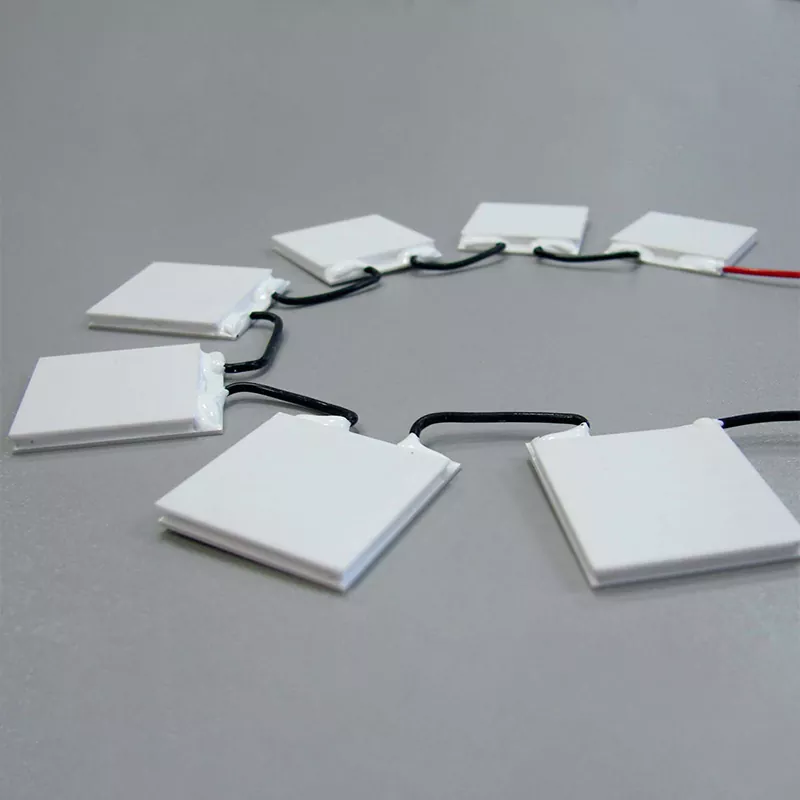

औद्योगिक लागि उच्च कूलिंग क्षमता TE कूलर

एक्स-मेरिटानले औद्योगिक उपकरणहरूमा निरन्तर ताप पम्प गर्न डिजाइन गरिएको थर्मोइलेक्ट्रिक कूलरहरू (TECs) आपूर्ति गर्दछ। यी मोड्युलहरू पेल्टियर प्रभावमा काम गर्छन् र यसमा कुनै कम्प्रेसरहरू, रेफ्रिजरेन्टहरू, वा चल्ने भागहरू छैनन्। तिनीहरू प्रयोग गरिन्छ जहाँ मर्मत पहुँच सीमित छ, कम्पन स्वीकार्य छैन, वा सटीक तापमान नियन्त्रण आवश्यक छ।

उच्च क्षमताको श्रृङ्खलाले महत्त्वपूर्ण तातो भार भएका प्रणालीहरूलाई लक्षित गर्छ। सामान्य उदाहरणहरूमा लेजर डायोड एरेहरू, अर्धचालक प्रक्रिया उपकरणहरू, र निरन्तर थर्मल आउटपुट उत्पन्न गर्ने विश्लेषणात्मक उपकरणहरू समावेश छन्।

हामी हाम्रो आफ्नै सुविधामा औद्योगिक अनुप्रयोगहरूको लागि उच्च कूलिङ क्षमता TE कूलरहरू निर्माण गर्छौं। यसमा थर्मोइलेक्ट्रिक सामग्रीको तयारी, इन्गट प्रशोधन, गोली डाइसिङ, मोड्युल एसेम्बली, र अन्तिम परीक्षण समावेश छ। यी चरणहरूमा नियन्त्रणले हामीलाई सामग्री संरचना, गोली ज्यामिति, र सोल्डर चयनलाई विशेष सञ्चालन अवस्थाहरूसँग मिलाउन समायोजन गर्न अनुमति दिन्छ।

प्राविधिक विनिर्देशहरू

मानक मोड्युलहरूले शीतलन क्षमताहरूको दायरा कभर गर्दछ। तलको तालिकाले सामान्य प्यारामिटरहरू सूचीबद्ध गर्दछ। अनुकूलन कन्फिगरेसनहरू विभिन्न भोल्टेजहरू, आयामहरू, र हट-साइड तापमान आवश्यकताहरूको लागि उपलब्ध छन्।

विशिष्टताहरू थर्मल परीक्षण स्टेशन प्रयोग गरेर ब्याच आधारमा प्रमाणित गरिन्छ। एक परीक्षण रिपोर्ट अनुरोध मा प्रत्येक ढुवानी संग प्रदान गर्न सकिन्छ।

Qmax मा महत्त्वपूर्ण नोट: Qmax तातो र चिसो पक्षहरू बीच शून्य तापमान भिन्नता संग मापन गरिन्छ। वास्तविक सञ्चालनमा, चिसो पक्ष सधैं तातो पक्ष भन्दा चिसो हुन्छ, त्यसैले वास्तविक ताप पम्पिङ क्षमता कम छ। उदाहरणका लागि, 200 W Qmax मा मूल्याङ्कन गरिएको मोड्युलले 80 W मात्र हटाउन सक्छ जब ΔT 30 K हुन्छ। चयन वास्तविक अपरेटिङ बिन्दुमा आधारित हुनुपर्छ, Qmax नम्बर मात्र होइन।

संरचना र सञ्चालन सिद्धान्त

औद्योगिक एप्लिकेसनहरूका लागि उच्च कूलिङ क्षमताको TE कूलरहरू ठोस राज्य ताप पम्प हो। प्रत्यक्ष धाराले तातोलाई चिसो पक्षबाट तातो पक्षमा सार्छ। पम्प गरिएको तातो र विद्युतीय इनपुट पावर अस्वीकार गर्न तातो पक्षलाई तातो सिङ्क वा चिसो प्लेटमा जडान गरिएको हुनुपर्छ। यदि तातो पक्षलाई प्रभावकारी रूपमा चिसो गरिएन भने, तातो चिसो पक्षमा फर्किन्छ र शुद्ध शीतलन क्षमता घट्छ।

1. सिरेमिक सब्सट्रेटहरू

बाहिरी प्लेटहरू एल्युमिना वा एल्युमिनियम नाइट्राइडबाट बनेका हुन्छन्। गर्मी सञ्चालन गर्दा तिनीहरूले विद्युतीय इन्सुलेशन प्रदान गर्छन्। सतह समतलता तातो स्रोत र गर्मी सिंक संग राम्रो थर्मल सम्पर्क सुनिश्चित गर्न को लागी नियन्त्रण गरिन्छ। सिरेमिक सतह र माउन्टिङ सतहको बीचमा थर्मल इन्टरफेस सामग्री (TIM) सिफारिस गरिन्छ।

2. सेमीकन्डक्टर पेलेट र इलेक्ट्रोडहरू

एन-टाइप र पी-टाइप बिस्मुथ टेलुराइड पेलेटहरू तामा इलेक्ट्रोड ट्रेसहरूद्वारा श्रृंखलामा जोडिएका छन्। छर्राहरूको संख्या र आकारले मोड्युलको भोल्टेज, वर्तमान, र चिसो क्षमता निर्धारण गर्दछ। हामी लामो-अवधि सञ्चालनको क्रममा अक्सिडेशन रोक्नको लागि तामा ट्रेसहरूमा बहु-तह प्लेटिङ प्रयोग गर्छौं।

3. हट साइड हीट अस्वीकार

तातो पक्षको तापमान TEC प्रदर्शनलाई असर गर्ने एकल सबैभन्दा महत्त्वपूर्ण कारक हो। तातो पक्षको तापक्रममा प्रत्येक १० डिग्री सेल्सियसको वृद्धिले सामान्यतया 5-10% ले चिसो क्षमता घटाउँछ र अधिकतम प्राप्त गर्न सकिने ΔT लाई कम गर्छ। उच्च-क्षमता मोड्युलहरूको लागि, जबरजस्ती हावा कूलिंग, तरल कूलिंग, वा तातो पाइप सम्मेलनहरू सिफारिस गरिन्छ। निष्क्रिय हीटसिङ्कहरू कुल ताप अस्वीकारको 100W भन्दा माथि विरलै पर्याप्त हुन्छन्।

4. परिधि सिल

एक नमी-प्रतिरोधी epoxy सील आन्तरिक अर्धचालक एरे वरिपरि छ। यो सीलले हर्मेटिक सील प्रदान गर्दैन, तर यसले सामान्य औद्योगिक वातावरणमा संक्षेपण र वायुजनित दूषित पदार्थहरूबाट गोलीहरू र इलेक्ट्रोडहरूलाई जोगाउँछ। उच्च आर्द्रता, वाशडाउन, वा बाहिरी अवस्थाहरूको लागि, अतिरिक्त इन्क्याप्सुलेशन आवश्यक छ।

उत्पादन र गुणस्तर नियन्त्रण

X-Meritan ले TEC मोड्युलहरू इन-हाउस उत्पादन गर्दछ। निर्माण अनुक्रम हो:

थर्मोइलेक्ट्रिक सामग्री इन्गट तयारी

सेमीकन्डक्टर पेलेटहरूको एक्सट्रुजन र डाइसिङ

स्वचालित गोली प्लेसमेन्ट र सोल्डरिंग

सिरेमिक सब्सट्रेट धातुकरण

अन्तिम विधानसभा र विद्युत परीक्षण

प्रत्येक उत्पादन ब्याच आन्तरिक प्रतिरोध, शीतलन क्षमता, र दृश्य दोषहरूको लागि परीक्षण गरिन्छ। परीक्षण रेकर्डहरू ट्रेसिबिलिटीको लागि राखिएको छ। 建议插入工厂实拍照片或产线流程图片

परीक्षण विधिहरू

वास्तविक परीक्षण मापदण्डहरू र स्वीकृति मापदण्डहरू भोल्युम उत्पादन अघि ग्राहकसँग सहमत छन्। तपाईंको विशिष्ट आवश्यकताहरू छलफल गर्न हामीलाई सम्पर्क गर्नुहोस्।

प्रमाणीकरण र अनुपालन

निम्न प्रमाणीकरण र अनुपालन कथनहरू हाल अद्यावधिक भइरहेका छन्।

● ISO 9001:2015 - गुणस्तर व्यवस्थापन प्रणाली

● ISO 14001 - वातावरणीय व्यवस्थापन प्रणाली

● RoHS अनुपालन

● RECH अनुपालन

● CE मार्किङ (यदि लागू भएमा)

● UL प्रमाणीकरण (यदि लागू हुन्छ)

हामी अनुरोधमा मान्य प्रमाणपत्रहरूको प्रतिलिपिहरू प्रदान गर्नेछौं। वर्तमान स्थिति पुष्टि गर्न कृपया हामीलाई सम्पर्क गर्नुहोस्।

अनुकूलन विकल्प

मानक मोड्युलहरूले धेरै औद्योगिक शीतलन कार्यहरू कभर गर्दछ। उच्च मात्रा वा विशेष परियोजनाहरूको लागि, हामी निम्न क्षेत्रहरूमा अनुकूलन ईन्जिनियरिङ् प्रस्ताव गर्दछौं:

● आफू अनुकूल पदचिह्न र उचाइ

● उच्च तापक्रम सोल्डर र Th > 150°C को लागि सब्सट्रेटहरू

● गहिरो तापमान भिन्नताहरूको लागि बहु-चरण TEC मोड्युलहरू

● पूर्व-माउन्ट गरिएको तातो सिङ्क वा चिसो प्लेटहरू

● एकीकृत तापक्रम सेन्सरहरू (NTC वा RTD)

● विशेष नेतृत्व तार कन्फिगरेसन वा कनेक्टरहरू

एक सामान्य अनुकूलन परियोजनाले यो प्रक्रिया पछ्याउँछ:

1. ग्राहकले थर्मल लोड, चिसो पक्षको तापक्रम, परिवेशको अवस्था र ठाउँको अवरोधहरू प्रदान गर्दछ।

2. हाम्रा इन्जिनियरहरूले आवश्यक मोड्युल सिमुलेट गर्छन् र सिफारिस गरिएको कन्फिगरेसन प्रदान गर्छन्।

३. हामी ग्राहक प्रमाणीकरणका लागि नमूनाहरू उत्पादन गर्छौं।

4. अनुमोदन पछि, हामी ठूलो उत्पादनमा अगाडि बढ्छौं।

किन इन्जिनियरहरूले X-Meritan TEC मोड्युलहरू छनौट गर्छन्

सामान्य फाइदाहरू सूचीबद्ध गर्नुको सट्टा, यहाँ हाम्रा मोड्युलहरूलाई फरक पार्ने विशिष्ट क्षमताहरू छन्:

इन-हाउस थर्मोइलेक्ट्रिक सामग्री प्रशोधन

हामी कच्चा इन्गट देखि समाप्त उपकरण सम्म प्रक्रिया नियन्त्रण गर्छौं। यसमा सामग्री संरचना, गोली आकार, र डोपिङ स्तरहरू समावेश छन्। धेरै जसो TEC आपूर्तिकर्ताहरूले पूर्व-निर्मित पेलेट वा वेफरहरू खरीद गर्छन् र केवल मोड्युलहरू जम्मा गर्छन्। हामी सामग्री आफैं ह्यान्डल गर्ने हुनाले, हामी ZT मान समायोजन गर्न र विशिष्ट तापमान दायराहरूको लागि अनुकूलन गर्न सक्छौं।

ब्याच-स्तर प्रदर्शन परीक्षण

प्रत्येक उत्पादन ब्याच Qmax, ΔTmax, र आन्तरिक प्रतिरोधको लागि परीक्षण गरिन्छ। परीक्षण रिपोर्टहरू ग्राहकहरूको लागि उपलब्ध छन्। यसले तपाइँलाई तपाइँको प्रणालीमा एकीकृत गर्नु अघि मोड्युलहरूले तपाइँको विशिष्टताहरू पूरा गर्दछ भनेर प्रमाणित गर्न अनुमति दिन्छ।

न्यूनतम आदेश दण्ड बिना कस्टम ईन्जिनियरिङ्

धेरै आपूर्तिकर्ताहरूलाई अनुकूलन आयाम वा प्यारामिटरहरूको लागि ठूलो न्यूनतम अर्डरहरू चाहिन्छ। हामी लचिलो उत्पादन समयतालिका कायम राख्छौं, त्यसैले मध्यम भोल्युमहरूसँग अनुकूलन परियोजनाहरू सम्भव छन्। अपेक्षित वार्षिक मात्रा मात्र केहि सय टुक्रा भए तापनि हामीलाई आफ्नो आवश्यकता संग सम्पर्क गर्नुहोस्।

निर्माण टोली संग प्रत्यक्ष संचार

जब तपाइँ X-Meritan लाई सम्पर्क गर्नुहुन्छ, तपाइँ इन्जिनियरहरु संग कुरा गर्नुहुन्छ जो उत्पादन डाटा र परीक्षण परिणामहरु को लागी पहुँच छ। यसले व्यापारिक कम्पनीहरूको पछाडि-पछाडिको सामान्य घटाउँछ र नमूना मूल्याङ्कन चक्रलाई छोटो पार्छ।

सामान्य अनुप्रयोगहरू

उच्च शीतलन क्षमता TEC मोड्युलहरू वातावरणमा प्रयोग गरिन्छ जहाँ सक्रिय तरल कूलिंग व्यावहारिक छैन वा जहाँ सटीक तापमान नियन्त्रण आवश्यक छ।

औद्योगिक इलेक्ट्रोनिक्स र दूरसंचार

फाइबर अप्टिक प्रणालीहरूमा लेजर डायोड र फोटोडिटेक्टरहरूको लागि कूलिंग

बाहिरी टेलिकम क्याबिनेटहरूको लागि थर्मल व्यवस्थापन

पावर एम्पलीफायरहरू र आरएफ मोड्युलहरूको लागि तापमान स्थिरीकरण

अर्धचालक र लेजर उपकरण

वेफर चकहरू र प्रक्रिया कक्षहरूको चिसोपन

लेजर मार्किङ र काट्ने टाउको लागि थर्मल नियन्त्रण

अप्टिकल बेन्चहरूको लागि तापमान स्थिरीकरण

चिकित्सा र विश्लेषणात्मक उपकरण

PCR थर्मल साइकल र नमूना ब्लक कूलिंग

अभिकर्मक भण्डारण डिब्बाहरूको लागि तापमान नियन्त्रण

CCD र CMOS छवि सेन्सरहरूको शीतलन

यातायात र विशेष उपकरण

स्वायत्त सवारी साधनहरूमा LiDAR सेन्सरहरूको लागि कूलिंग

सिट वेंटिलेशन प्रणाली

पोर्टेबल फ्रिज कन्टेनरहरू

TEC चयन गाइड

उच्च क्षमता TEC निर्दिष्ट गर्न, हामीलाई सम्पर्क गर्नु अघि निम्न जानकारी तयार गर्नुहोस्:

चिसो पक्षमा आवश्यक कूलिङ लोड (वाटमा)। यो तपाइँलाई चिसो गर्न आवश्यक घटक द्वारा उत्पन्न गर्मी हो।

चिसो पक्षको तापक्रम र सहिष्णुतालाई लक्षित गर्नुहोस्। उदाहरण को लागी, 25°C ± 0.5°C।

तपाईको तातो सिंक र परिवेशको अवस्थाको आधारमा तपाईले स्वीकार गर्न सक्ने अधिकतम तातो पक्षको तापक्रम।

परिवेशको तापक्रम दायरा प्रणालीले सञ्चालन गर्नेछ।

उपलब्ध तातो सिंक प्रकार र थर्मल प्रतिरोध। जबरजस्ती हावा, तरल चिसो, वा तातो पाइप।

DC भोल्टेज उपलब्ध र अधिकतम हालको ड्रलाई अनुमति छ।

स्थापना स्पेस बाधाहरू: लम्बाइ, चौडाइ, उचाइ, र माउन्टिंग प्वाल ढाँचा।

थर्मल साइकल चलाउने आवश्यकताहरू: प्रति दिन कति चक्र, तापमान स्विङ, र अपेक्षित जीवनकाल।

वातावरणीय अवस्थाहरू: आर्द्रता, धुलो, रासायनिक जोखिम, वा बाहिरी प्रयोग।

एकचोटि तपाईंले यी विवरणहरू प्रदान गरेपछि, हामी एउटा विशिष्ट मोड्युल सिफारिस गर्न वा अनुकूलन समाधान डिजाइन गर्न सक्छौं। हामी सिफारिस गरिएको अपरेटिङ करन्टको लागि तापमान भिन्नता बनाम शीतलन क्षमता देखाउने प्रदर्शन कर्भहरू पनि प्रदान गर्नेछौं।

बारम्बार सोधिने प्रश्नहरू

प्रश्न: मैले मेरो आवेदनको लागि सही TEC कसरी चयन गर्ने?

A: तपाईंले तातो भार हटाउनु पर्ने (वाटमा), चिसो वस्तुको लागि अधिकतम अनुमति दिइएको तापक्रम, परिवेशको तापक्रम, र तातो पक्षमा उपलब्ध ताप सिङ्कको प्रदर्शन जान्न आवश्यक छ। हाम्रा इन्जिनियरहरूलाई यी मानहरू प्रदान गर्नुहोस्, र हामी मोड्युल र अपरेटिङ वर्तमान सिफारिस गर्नेछौं।

Q: Qmax र वास्तविक शीतलन क्षमता बीच के भिन्नता छ?

A: Qmax अधिकतम ताप पम्पिङ क्षमता हो जब तातो र चिसो पक्षहरू बीचको तापमान भिन्नता शून्य हुन्छ। वास्तविक सञ्चालनमा, त्यहाँ सधैं तापमान भिन्नता छ। ΔT बढ्दै जाँदा वास्तविक शीतलन क्षमता घट्छ। हाम्रो डेटासिटहरूले विभिन्न अपरेटिङ करन्टहरूको लागि प्रदर्शन कर्भहरू समावेश गर्दछ।

प्रश्न: यदि तातो पक्ष धेरै तातो हुन्छ भने के TEC असफल हुन सक्छ?

A: हो। प्रत्येक मोड्युलको लागि अधिकतम तातो पक्ष तापमान निर्दिष्ट गरिएको छ। यो तापक्रम नाघेर सोल्डर जोइन्टहरू घटाउन र मोड्युलको जीवन घटाउन सक्छ। सधैँ तातो पक्षको ताप सिङ्क डिजाइन गर्नुहोस् ताकि Th सबैभन्दा खराब अवस्थाको परिवेशमा मूल्याङ्कन गरिएको सीमाभित्र रहन्छ।

Q: TEC मोड्युलहरू कति लामो हुन्छन्?

A: TEC मोड्युलहरूमा कुनै गतिशील भागहरू छैनन्, त्यसैले मेकानिकल पहिरन एक कारक होइन। यद्यपि, थर्मल साइकल चलाउँदा सोल्डर जोइन्टहरूमा तनाव उत्पन्न हुन्छ र अन्ततः आन्तरिक प्रतिरोध बढाउन सक्छ। चयन गरिएको उच्च-क्षमता डिजाइनहरू थर्मल साइकल परीक्षणहरू मार्फत मूल्याङ्कन गरिएको छ। वास्तविक चक्र जीवन तापमान दायरा, वर्तमान, र्‍याम्प दर, बढ्दो तनाव, र परिचालन आर्द्रतामा निर्भर गर्दछ। परीक्षण डाटा योग्य परियोजनाहरूको लागि प्रदान गर्न सकिन्छ।

प्रश्न: के तपाइँ परीक्षण डाटा वा विश्वसनीयता रिपोर्टहरू प्रदान गर्नुहुन्छ?

A: हो। प्रत्येक उत्पादन ब्याचको लागि, हामी परीक्षण प्यारामिटरहरूको सारांश प्रदान गर्न सक्छौं। ठूला अर्डरहरूको लागि, हामी थर्मल साइकल चलाउने, उच्च तापक्रम भण्डारण, र सहमत प्रोटोकलहरू अनुसार आर्द्रता एक्सपोजर जस्ता थप विश्वसनीयता परीक्षणहरू गर्न सक्छौं।

प्रश्न: epoxy सील वाटरप्रूफ छ?

A: होइन। मानक epoxy सिल नमी-प्रतिरोधी छ तर हर्मेटिक छैन। उच्च आर्द्रता, संक्षेपण, वा सिधा पानीको सम्पर्क भएका अनुप्रयोगहरूको लागि, थप इन्क्याप्सुलेशन वा अनुकूलन आवास आवश्यक छ।

सम्पर्क र ईन्जिनियरिङ् समर्थन

सिफारिस वा नमूना अनुरोध गर्न, कृपया निम्न जानकारी प्रदान गर्नुहोस्:

● तातो भार हटाउनु पर्छ (W)

● आवश्यक चिसो पक्ष तापमान वा तापमान भिन्नता

● परिवेश तापमान दायरा

● TEC र तातो सिंकको लागि उपलब्ध ठाउँ

● पावर सप्लाई भोल्टेज उपलब्ध छ

● अपेक्षित वार्षिक मात्रा

हाम्रो ईन्जिनियरिङ् टोलीले एक व्यापार दिन भित्र जवाफ दिन्छ। हामी भोल्युम अर्डर अघि मूल्याङ्कनको लागि नमूनाहरू प्रदान गर्दछौं।
