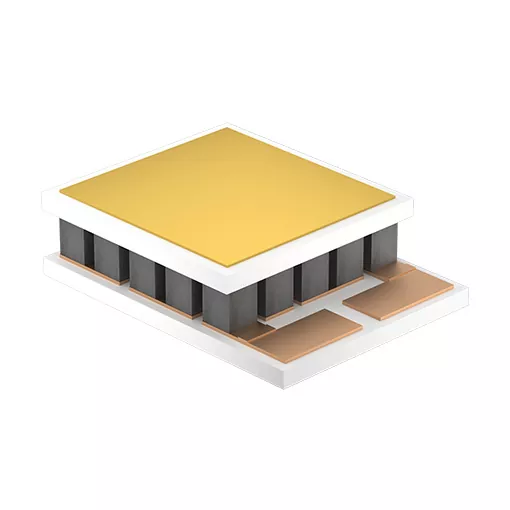

LiDAR को लागि माइक्रो थर्मोइलेक्ट्रिक कूलर

LiDAR को लागि माइक्रो थर्मोइलेक्ट्रिक कूलर भित्रको लेजर ट्रान्समिटरले सञ्चालनको क्रममा तातो उत्पन्न गर्छ, जबकि वरपरको तापक्रम विभिन्न अपरेटिङ वातावरणहरूमा फरक फरक हुन सक्छ। यदि लेजरको तापक्रम यसको आवश्यक अपरेटिङ दायराभन्दा बाहिर परिवर्तन हुन्छ भने, अप्टिकल उपकरणले आवश्यक सञ्चालन अवस्था कायम राख्न सक्दैन।

एक माइक्रो-TEC लाई तापक्रम-संवेदनशील घटकबाट सक्रिय रूपमा तापलाई पम्प गर्न लेजर मोड्युलमा सीधा स्थापना गर्न सकिन्छ। निष्क्रिय ताप सिङ्कको विपरीत, यो प्राकृतिक वा जबरजस्ती गर्मी अपव्ययमा मात्र भर पर्दैन।

कम्प्याक्ट LiDAR सम्मेलनहरूको लागि, मुख्य अनुप्रयोग मान स्थानीयकृत तापमान नियन्त्रण हो। कूलरलाई कम्प्रेसर, रेफ्रिजरेन्ट सर्किट, वा मेकानिकल कम्पोनेन्टहरू चालु नगरीकन लेजर स्रोतको नजिक राख्न सकिन्छ।

प्रमुख विनिर्देशहरू

वास्तविक शीतलन क्षमता, वर्तमान, भोल्टेज, आयाम, र थर्मल कार्यसम्पादन चयन गरिएको माइक्रो-TEC कन्फिगरेसन र LiDAR कम्पोनेन्टको तातो लोडमा निर्भर गर्दछ।

स्पेस-लिमिटेड LiDAR मोड्युलहरूको लागि कम्प्याक्ट साइज

LiDAR का लागि माइक्रो थर्मोइलेक्ट्रिक कूलरहरूमा सीमित आन्तरिक ठाउँ छ किनभने लेजर, डिटेक्टर, अप्टिकल कम्पोनेन्टहरू, इलेक्ट्रोनिक सर्किटहरू, र गर्मी अपव्यय संरचनाहरू एउटै एसेम्बलीमा एकीकृत हुन्छन्।

हाम्रा माइक्रो-TEC हरू केही मिलिमिटरसम्म माइक्रो-साइज कन्फिगरेसनहरूमा निर्माण गर्न सकिन्छ। यसले कूलरलाई छुट्टै प्रशीतन प्रणालीको रूपमा ठाउँ ओगट्नुको सट्टा लेजर वा अन्य ताप-संवेदनशील कम्पोनेन्टको नजिक राख्न अनुमति दिन्छ।

अनुकूलित LiDAR सभाहरूको लागि, उत्पादन आयामहरू उपलब्ध स्थापना स्थान, घटक स्थिति, माउन्टिंग संरचना, र विद्युतीय इन्टरफेस अनुसार मूल्याङ्कन गर्न सकिन्छ।

1W भन्दा कम पावर खपत

माइक्रो-TEC लाई गाडी LiDAR वा अन्य कम्प्याक्ट इलेक्ट्रोनिक प्रणालीमा एकीकृत गर्दा पावर खपत एक महत्त्वपूर्ण डिजाइन प्यारामिटर हो।

हाम्रा माइक्रो थर्मोइलेक्ट्रिक कूलरहरू लागू कन्फिगरेसनहरूमा 1 वाट भन्दा कममा सञ्चालन गर्न सक्छन्। वास्तविक शक्ति आवश्यकता चयन गरिएको उत्पादन डिजाइन र नियन्त्रण गर्न आवश्यक थर्मल लोड मा निर्भर गर्दछ।

ईन्जिनियरिङ् मूल्याङ्कनका लागि, ग्राहकहरूले लक्षित कूलिङ तापक्रम, तातो लोड, उपलब्ध भोल्टेज, र स्थापना आयामहरू प्रदान गर्नुपर्छ ताकि उपयुक्त माइक्रो-TEC कन्फिगरेसन चयन गर्न सकिन्छ।

फ्रिज बिना ठोस-स्टेट कूलिंग

LiDAR का लागि माइक्रो थर्मोइलेक्ट्रिक कूलरहरूले सिरेमिक सब्सट्रेटहरू बीचको सेमीकन्डक्टर थर्मोइलेक्ट्रिक सामग्रीहरू प्रयोग गर्दछ तापक्रम स्थानान्तरण गर्न जब विद्युतीय प्रवाह लागू हुन्छ।

घटक छ:

● कुनै कम्प्रेसर छैन

● कुनै फ्रिज छैन

● कुनै मेकानिकल चल्ने भागहरू छैनन्

● कम्प्याक्ट ठोस राज्य निर्माण

● प्रत्यक्ष विद्युत नियन्त्रण

यो संरचना LiDAR मोड्युलहरूका लागि उपयोगी छ जहाँ कूलिङ कम्पोनेन्ट लेजरको नजिक स्थापना गरी सीमित मेकानिकल स्पेसमा एकीकृत गर्न आवश्यक छ।

लेजर तापमान नियन्त्रणको लागि सक्रिय ताप पम्पिङ

माइक्रो-TEC लाई सम्पूर्ण LiDAR आवासको तापक्रम घटाउनुको सट्टा लक्षित घटकको तापक्रम नियन्त्रण गर्न प्रयोग गरिन्छ।

जब विद्युतीय शक्ति लागू हुन्छ, तातो चिसो पक्षबाट तातो पक्षमा सारिन्छ। चिसो पक्ष लेजर वा अन्य तापमान-संवेदनशील कम्पोनेन्टको नजिक राखिएको छ, जबकि तातो पक्ष प्रभावकारी गर्मी अपव्यय मार्गसँग जोडिएको हुनुपर्छ।

त्यसैले थर्मल डिजाइनले माइक्रो-TEC को दुवै पक्षलाई विचार गर्न आवश्यक छ:

लक्ष्य कम्पोनेन्ट → माइक्रो-TEC कोल्ड साइड → माइक्रो-TEC हट साइड → LiDAR हीट डिसिपेशन संरचना

यदि तातो पक्षले स्थानान्तरण गरिएको गर्मीलाई प्रभावकारी रूपमा हटाउन सक्दैन भने, सम्पूर्ण प्रणालीको शीतलन प्रदर्शन कम हुनेछ।

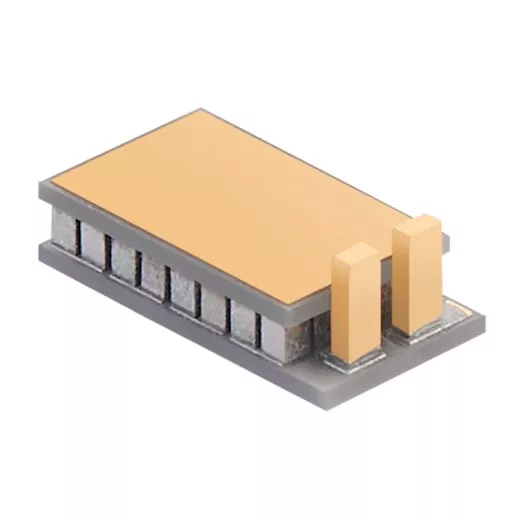

LiDAR असेंबलीको लागि हेडरको साथ माइक्रो-TEC

परिभाषित मेकानिकल इन्टरफेस आवश्यक पर्ने LiDAR डिजाइनहरूको लागि, हामी हेडरहरू सहित माइक्रो थर्मोइलेक्ट्रिक कूलरहरू प्रदान गर्न सक्छौं।

हेडर कन्फिगरेसन अनुसार मूल्याङ्कन गर्न सकिन्छ:

● उपलब्ध स्थापना ठाउँ

● माउन्टिङ संरचना

● कम्पोनेन्ट स्थिति

● विद्युतीय जडान

● विधानसभा आवश्यकताहरू

गैर-मानक संरचनाहरूको लागि, ग्राहकहरूले अवस्थित नमूना वा ईन्जिनियरिङ् रेखाचित्र प्रदान गर्न सक्छन्। हामी नमूना उत्पादन अघि संरचना मूल्याङ्कन।

अनुकूलित माइक्रो थर्मोइलेक्ट्रिक कूलर

एक मानक माइक्रो-TEC ले विशिष्ट LiDAR मोड्युलको आयाम वा थर्मल आवश्यकताहरूसँग मेल खाँदैन। हामी ग्राहक नमूनाहरू वा रेखाचित्रहरूमा आधारित अनुकूलित उत्पादनहरूलाई समर्थन गर्छौं।

अनुकूलन प्रक्रिया कभर गर्न सक्छ:

आयामहरू → विद्युतीय मापदण्डहरू → माउन्टिंग संरचना → हेडर कन्फिगरेसन → थर्मल आवश्यकताहरू

ठूलो उत्पादन अघि, नमूनाहरू ग्राहक पुष्टि लागि उत्पादन गरिन्छ। यसले माइक्रो-TEC लाई उत्पादन मात्रा जारी गर्नु अघि वास्तविक LiDAR असेंबली विरुद्ध जाँच गर्न अनुमति दिन्छ।

माइक्रो-TEC चयनको लागि आवश्यक जानकारी

नयाँ LiDAR शीतलन परियोजनाको लागि, ग्राहकहरूले निम्न जानकारी प्रदान गर्न सक्छन्:

यदि केही प्यारामिटरहरू अझै उपलब्ध छैनन् भने, अवस्थित माइक्रो-TEC नमूना वा LiDAR असेंबली रेखाचित्र प्राविधिक मूल्याङ्कनको लागि सुरूवात बिन्दुको रूपमा प्रयोग गर्न सकिन्छ।

स्थापना र थर्मल इन्टरफेस

माइक्रो-TEC र लेजर मोड्युल बीचको थर्मल इन्टरफेसले तातो स्थानान्तरणलाई प्रत्यक्ष असर गर्छ।

चिसो पक्षले लक्षित कम्पोनेन्टसँग पर्याप्त सम्पर्क कायम राख्नुपर्छ, र एसेम्बली डिजाइनको आवश्यकता पर्दा उपयुक्त थर्मल इन्टरफेस सामग्री (TIM) प्रयोग गर्न सकिन्छ।

तातो पक्षलाई प्रभावकारी गर्मी अपव्यय मार्ग चाहिन्छ। एक तातो सिंक, आवास, वा अन्य शीतलन संरचना माइक्रो-TEC द्वारा स्थानान्तरण गर्मी हटाउन डिजाइन गर्नुपर्छ।

माइक्रो-TEC लाई यसको निर्दिष्ट विद्युतीय मापदण्डहरू भित्र पनि सञ्चालन गरिनु पर्छ। अधिकतम IMAX प्रवाह नाघ्नु हुँदैन, किनभने अत्यधिक प्रवाहले थर्मोइलेक्ट्रिक सेमीकन्डक्टर जंक्शनलाई क्षति पुर्‍याउन सक्छ।

उत्पादन क्षमता

X-Meritan ले माइक्रो थर्मोइलेक्ट्रिक कूलरहरू निर्माण गर्दछ र अपस्ट्रीम थर्मोइलेक्ट्रिक सामग्रीको तयारीलाई पनि नियन्त्रण गर्दछ।

हाम्रो उत्पादन क्षमताहरू कभर:

● थर्मोइलेक्ट्रिक सामग्रीको तयारी

● सटीक कम्पोनेन्ट प्रशोधन

● वेल्डिङ

● विधानसभा

● माइक्रो प्याकेजिङ

● अनुकूलित माइक्रो-TEC उत्पादन

यो निर्माण संरचनाले गैर-मानक माइक्रो-TEC आयामहरू, माउन्टिंग संरचनाहरू, वा विद्युतीय कन्फिगरेसनहरू आवश्यक पर्ने परियोजनाहरूलाई समर्थन गर्दछ।

अनुकूलित LiDAR अनुप्रयोगहरूको लागि, उत्पादनलाई अवस्थित मानक कूलरमा सीमित हुनुको सट्टा सामग्री र कम्पोनेन्ट स्तरबाट विकास गर्न सकिन्छ।

माइक्रो थर्मोइलेक्ट्रिक कूलर विकास प्रक्रिया

अनुकूलित LiDAR शीतलन परियोजनाहरूको लागि, हामी नमूना-आधारित विकास प्रक्रिया अनुसरण गर्छौं:

ग्राहक रेखाचित्र / नमूना → प्राविधिक मूल्याङ्कन → उत्पादन डिजाइन → नमूना उत्पादन → नमूना पुष्टिकरण → ठूलो उत्पादन

नमूना पुष्टिकरण चरणले आयामहरू, माउन्टिंग संरचना, विद्युतीय जडान, र असेंबली अनुकूलतालाई ठूलो उत्पादन अघि जाँच गर्न अनुमति दिन्छ।

अनुप्रयोगहरू

माइक्रो थर्मोइलेक्ट्रिक कूलरहरू तापमान नियन्त्रणको लागि प्रयोग गर्न सकिन्छ:

● LiDAR लेजर ट्रान्समिटरहरू

● तापमान-संवेदनशील अप्टोइलेक्ट्रोनिक कम्पोनेन्टहरू

● कम्प्याक्ट अप्टिकल मोड्युलहरू

● अटोमोटिभ LiDAR असेंबलीहरू

● अन्य लघु इलेक्ट्रोनिक कम्पोनेन्टहरू जसलाई स्थानीयकृत सक्रिय शीतलता चाहिन्छ

गुणस्तर र निर्यात अनुभव

X-Meritan सँग मिनिएचर सेमीकन्डक्टर कूलिङमा १० वर्षभन्दा बढी अनुभव छ र यसले अन्तर्राष्ट्रिय बजारका लागि माइक्रो-TEC उत्पादनहरू उपलब्ध गराउँछ।

कम्पनीले ISO र CE प्रमाणपत्रहरू प्राप्त गरेको छ र उत्पादनहरू युरोप, उत्तर अमेरिका, दक्षिण अमेरिका, दक्षिणपूर्व एशिया र अन्य बजारहरूमा निर्यात गर्दछ।

हाम्रो प्राविधिक अनुभवले अप्टिकल फाइबर संचार, औद्योगिक चिकित्सा उपकरण, स्मार्ट अटोमोटिभ इलेक्ट्रोनिक्स, उपभोक्ता इलेक्ट्रोनिक्स, र अनुसन्धान अनुप्रयोगहरू समावेश गर्दछ।

FAQ

LiDAR को लागि माइक्रो-TEC चयन गर्न तपाईंलाई कुन जानकारी चाहिन्छ?

सबैभन्दा उपयोगी जानकारीमा घटक तातो लोड, लक्ष्य तापक्रम, उपलब्ध भोल्टेज, अधिकतम वर्तमान, स्थापना आयामहरू, माउन्टिंग संरचना, र हट-साइड गर्मी अपव्यय विधि समावेश छ। एउटा रेखाचित्र वा अवस्थित माइक्रो-TEC नमूना पनि मूल्याङ्कनको लागि प्रयोग गर्न सकिन्छ।

माइक्रो-TEC कति सानो हुन सक्छ?

आवश्यक संरचना र कार्यसम्पादनमा निर्भर गर्दै X-Meritan ले केही मिलिमिटरसम्म माइक्रो-TEC कन्फिगरेसनहरू निर्माण गर्न सक्छ। अन्तिम आयामहरू आवेदन अनुसार पुष्टि गर्न आवश्यक छ।

के तपाइँ हाम्रो LiDAR रेखाचित्र अनुसार माइक्रो-TEC बनाउन सक्नुहुन्छ?

हो। हामी ग्राहक रेखाचित्र वा नमूनाहरूमा आधारित अनुकूलन समर्थन गर्छौं। उत्पादन नमूना र ठूलो उत्पादन अघि पुष्टि छ।

के तपाइँ हेडरको साथ माइक्रो-TEC आपूर्ति गर्न सक्नुहुन्छ?

हो। हेडर कन्फिगरेसनहरू एप्लिकेसनहरूका लागि उपलब्ध छन् जसलाई परिभाषित माउन्टिङ वा जडान संरचना चाहिन्छ। सही हेडर डिजाइन LiDAR विधानसभा अनुसार पुष्टि गरिएको छ।

के माइक्रो-TEC 1 W तल काम गर्न सक्छ?

हो, लागू हुने कन्फिगरेसनहरू 1 W भन्दा कममा काम गर्न सक्छन्। वास्तविक बिजुली खपत माइक्रो-TEC डिजाइन, सञ्चालन अवस्था, र थर्मल लोडमा निर्भर गर्दछ।

मुख्य स्थापना चिन्ता के हो?

दुई सबैभन्दा महत्त्वपूर्ण बिन्दुहरू चिसो-साइड थर्मल सम्पर्क र तातो-साइड गर्मी अपव्यय हुन्। चिसो पक्षलाई लक्षित घटकसँग प्रभावकारी सम्पर्क चाहिन्छ, जबकि तातो पक्षमा स्थानान्तरण गरिएको तातो हटाउनको लागि पर्याप्त बाटो हुनुपर्छ।

के माइक्रो-TEC लगातार प्रयोग गर्न सकिन्छ?

निरन्तर सञ्चालन चयन गरिएको माइक्रो-TEC कन्फिगरेसन र यसको निर्दिष्ट विद्युतीय र थर्मल सञ्चालन अवस्थाहरूमा निर्भर गर्दछ। उत्पादन तोकिएको भोल्टेज र हालको सीमा भित्र संचालित हुनुपर्छ, र तातो पक्ष पर्याप्त रूपमा चिसो हुनुपर्छ।

यदि IMAX वर्तमान नाघ्यो भने के हुन्छ?

तोकिएको IMAX करेन्ट भन्दा बढिले अत्यधिक विद्युतीय र थर्मल तनाव निम्त्याउन सक्छ र थर्मोइलेक्ट्रिक सेमीकन्डक्टर जंक्शनलाई क्षति पुर्‍याउन सक्छ। त्यसैले माइक्रो-TEC लाई निर्दिष्ट विद्युतीय दायरा भित्र सञ्चालन गर्नुपर्छ।

X-Meritan ले LiDAR का लागि माइक्रो-साइज संरचनाहरू, ठोस-स्टेट पेल्टियर कूलिङ, अनुकूलित माउन्टिंग कन्फिगरेसनहरू, र नमूना-आधारित विकासको साथ माइक्रो थर्मोइलेक्ट्रिक कूलरहरू प्रदान गर्दछ।

नयाँ LiDAR शीतलन परियोजनाको लागि, हामीलाई तपाईंको रेखाचित्र, नमूना, स्थापना आयामहरू, तातो लोड, लक्ष्य तापक्रम, वा अवस्थित माइक्रो-TEC विशिष्टता पठाउनुहोस्। हामी आवश्यकताहरूको मूल्याङ्कन गर्न सक्छौं र ठूलो उत्पादन अघि नमूना पुष्टिकरणको लागि सम्बन्धित माइक्रो-TEC विकास गर्न सक्छौं।
