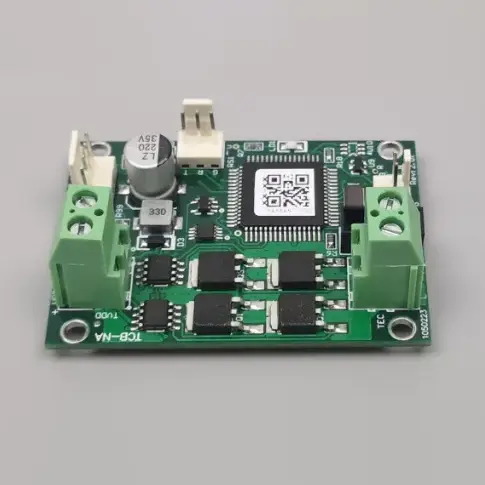

मानक कूलरहरूको लागि TCB-NA तापक्रम नियन्त्रक

मानक कूलरहरूको लागि X-Meritan TCB-NA तापक्रम नियन्त्रक मानक थर्मोइलेक्ट्रिक कूलरहरू (TEC) को लागि तापक्रम नियन्त्रण मोड्युल हो, जसले चिसो र तताउने दुवैलाई समर्थन गर्दछ। यसले ±0.1°C तापक्रम नियन्त्रण शुद्धता, 0-10A TEC वर्तमान, र -20°C देखि +100°C को नियन्त्रण दायरा प्रदान गर्दछ।

मानक ASCII सिरियल इन्टरफेस, 10K NTC तापक्रम सेन्सिङ, र कम्प्याक्ट 60 × 42 × 26.5mm संरचनाको साथ, TCB-NA औद्योगिक र व्यावसायिक थर्मल व्यवस्थापन प्रणालीहरूमा सीधा एकीकरणको लागि डिजाइन गरिएको हो।

प्राविधिक विनिर्देशहरू

NTC B मान अनुकूलित गर्न सकिन्छ। फरक B मानले पूर्ण तापक्रम मापनलाई असर गर्छ तर आधारभूत नियन्त्रण शुद्धतालाई परिवर्तन गर्दैन।

नियन्त्रण कार्यहरू

ताप र शीतलन

नियन्त्रकले NTC सेन्सर मार्फत तापक्रम नाप्छ र सेटपोइन्ट अनुसार TEC दिशा समायोजन गर्दछ। यसले एउटै मोड्युललाई छुट्टै नियन्त्रण हार्डवेयर बिना ताप र कूलिङ दुवै प्रदान गर्न अनुमति दिन्छ।

ON/OFF नियमन

ON/OFF नियन्त्रण विधि लेजर डायोड र प्रयोगशाला उपकरणहरू सहित मानक TEC अनुप्रयोगहरूमा स्थिर तापक्रम मर्मतका लागि डिजाइन गरिएको हो।

सिरियल इन्टरफेस

तापमान सेटिङहरू र वास्तविक-समय निगरानी ASCII सिरियल प्रोटोकल मार्फत व्यवस्थित गर्न सकिन्छ। सामान्य सिरियल उपकरणहरू जस्तै Windows HyperTerminal सेटअप र परीक्षणको समयमा प्रयोग गर्न सकिन्छ।

समर्पित अलार्म र "तयार" संकेतहरूले अपरेटिङ-स्थिति प्रतिक्रिया प्रदान गर्दछ, जबकि TEC बन्द इनपुटले होस्ट प्रणालीलाई आवश्यक हुँदा TEC सञ्चालन असक्षम गर्न अनुमति दिन्छ।

पावर मिलान

TEC भोल्टेज

भोल्टेज मिलाउनु महत्त्वपूर्ण छ किनभने मानक कूलरहरूको लागि TCB-NA तापमान नियन्त्रकले आन्तरिक आउटपुट भोल्टेज सीमित गर्दैन। आपूर्ति भोल्टेज जडान गरिएको TEC को मूल्याङ्कन भोल्टेज भन्दा बढी हुनु हुँदैन।

उदाहरणका लागि, 12V TEC प्रयोग गर्दा, प्रणाली बिजुली आपूर्ति तदनुसार चयन गर्नुपर्छ।

पावर रिपल

नियन्त्रकको स्विचिङ अपरेसनले जडान गरिएको स्विचिङ पावर सप्लाईमा लहर बढाउन सक्छ। यदि प्रणालीमा विद्युतीय आवाज वा EMI को लागी संवेदनशील अन्य बोर्डहरू छन् भने, नियन्त्रकको लागि छुट्टै बिजुली आपूर्ति राम्रो हुन सक्छ।

तापमान प्रदर्शन

सेन्सर दायरा

जडान गरिएको 10K NTC ले -30°C देखि +147°C को निर्दिष्ट मापन दायरालाई समर्थन गर्दछ, जबकि सक्रिय तापमान नियन्त्रण -20°C देखि +100°C सम्म निर्दिष्ट गरिएको छ।

शुद्धता

निर्दिष्ट तापमान नियन्त्रण सटीकता र सेट तापमान शुद्धता दुवै ± 0.1 डिग्री सेल्सियस हो। NTC सहिष्णुता, सेन्सर प्लेसमेन्ट, थर्मल सम्पर्क, TEC विशेषताहरू, गर्मी अपव्यय, र परिवेश अवस्थाहरू द्वारा वास्तविक प्रणाली प्रदर्शन पनि प्रभावित हुन सक्छ।

कडा तापमान स्थिरता आवश्यक पर्ने अनुप्रयोगहरूको लागि, अन्तिम TEC, सेन्सर, लोड, र मेकानिकल संरचनाको साथ परीक्षण गरिनुपर्छ।

आवेदन क्षेत्रहरू

लेजर डायोड

नियन्त्रकले लेजर डायोड प्रणालीहरूको लागि स्थिर थर्मल वातावरण कायम गर्न सक्छ जहाँ तापक्रमले प्रत्यक्ष रूपमा सञ्चालन प्रदर्शनलाई असर गर्छ।

प्रयोगशाला उपकरण

यो प्रयोगशाला उपकरणहरूको लागि उपयुक्त छ जसलाई मानक थर्मोइलेक्ट्रिक ताप र स्थिर तापक्रम नियमनको साथ शीतलन चाहिन्छ।

औद्योगिक प्रणाली

औद्योगिक उपकरणहरूले सामान्य-उद्देश्य TEC नियन्त्रणको लागि मोड्युल प्रयोग गर्न सक्छन् जहाँ कम्प्याक्ट स्थापना, क्रमिक सञ्चार, र लागत दक्षता महत्त्वपूर्ण छन्।

स्मार्ट उपकरणहरू

लागत-उन्मुख वास्तुकलाले नियन्त्रकलाई स्मार्ट उपकरण निर्माण र मानक तापमान नियन्त्रण आवश्यक अन्य भोल्युम अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

TCB-NA वा TCB-NE?

परियोजनाले मानक तापक्रम नियन्त्रण र लागत दक्षतालाई प्राथमिकता दिँदा TCB-NA उपयुक्त हुन्छ। थप उन्नत ऊर्जा व्यवस्थापन वा उच्च-स्तरको तापक्रम नियन्त्रण कार्यहरू आवश्यक पर्ने अनुप्रयोगहरूको लागि, TCB-NE श्रृंखला बढी उपयुक्त हुन सक्छ।

चयन TEC भोल्टेज, वर्तमान, लक्षित तापमान, नियन्त्रण आवश्यकताहरू, दक्षता, र प्रणाली वास्तुकलामा आधारित हुनुपर्छ।

खरीद आवश्यकताहरू

अर्डर गर्नु अघि, खरिदकर्ताहरूले TEC मूल्याङ्कन भोल्टेज, अधिकतम वर्तमान, विद्युत आपूर्ति भोल्टेज, लक्ष्य तापमान, आवश्यक शुद्धता, NTC विशिष्टता, सञ्चार आवश्यकताहरू, र सञ्चालन वातावरण पुष्टि गर्नुपर्छ।

X-Meritan ले PCB असेम्ब्ली र अन्तिम क्यालिब्रेसन कभर गर्दै चीनमा आफ्नै कारखाना सञ्चालन गर्छ। यसको ईन्जिनियरिङ् टोलीले TEC भोल्टेज मिलान, पावर लहर व्यवस्थापन, र कन्फिगरेसन आवश्यकताहरूको लागि प्राविधिक समर्थन प्रदान गर्न सक्छ। मानक कम्पोनेन्ट सूची र विदेशी रसद OEM र भोल्युम खरीद समर्थन।

स्थापना नोटहरू

बिजुली आपूर्ति TEC रेटिङसँग मिल्दो हुनुपर्छ। मानक कूलरहरूको लागि TCB-NA तापक्रम नियन्त्रकमा आन्तरिक आउटपुट भोल्टेज सीमित नभएकाले TEC भोल्टेज नाघिँदा कम्पोनेन्ट ओभरलोड हुन सक्छ।

0–10A हालको स्पेसिफिकेशनलाई TEC, तार, कनेक्टर र पावर सप्लाई सँगसँगै मूल्याङ्कन गरिनुपर्छ। पूर्ण थर्मोइलेक्ट्रिक प्रणालीको लागि उचित गर्मी अपव्यय पनि आवश्यक छ।

एउटै स्विचिङ पावर सप्लाईमा अन्य संवेदनशील इलेक्ट्रोनिक्स जडान गर्दा, अन्तिम प्रणाली एकीकरण अघि रिपल र EMI कार्यसम्पादन जाँच गर्नुहोस्।

बारम्बार सोधिने प्रश्नहरू

TCB-NA ले कुन TEC भोल्टेजलाई समर्थन गर्न सक्छ?

नियन्त्रकले 5V देखि 27V सम्म TEC भोल्टेजहरूलाई समर्थन गर्दछ। TEC भोल्टेज बोर्ड आपूर्ति भोल्टेज भन्दा बराबर वा उच्च हुनुपर्छ। किनभने TCB-NA मा कुनै आन्तरिक आउटपुट भोल्टेज सीमित छैन, बिजुली आपूर्ति TEC को मूल्याङ्कन भोल्टेज भन्दा बढी हुनु हुँदैन।

TEC को अधिकतम वर्तमान के हो?

मानक कूलरहरूको लागि TCB-NA तापक्रम नियन्त्रकले TEC हालको 0-10A दायरालाई समर्थन गर्दछ। TEC मूल्याङ्कन, थर्मल लोड, तार, जडानहरू, र बिजुली आपूर्ति क्षमता अनुसार वास्तविक अपरेटिङ वर्तमान चयन गरिनु पर्छ।

के नियन्त्रकले ताप र चिसो दुवै प्रदान गर्न सक्छ?

हो। द्विदिशात्मक नियन्त्रण वास्तुकलाले TEC लाई ताप र कूलिङ मोडहरू दुवैमा सञ्चालन गर्न अनुमति दिन्छ, यसले परिवेशको परिवेशको परिस्थितिमा लक्षित तापक्रम कायम राख्न सम्भव बनाउँछ।

नियन्त्रकले कुन तापक्रम सेन्सर प्रयोग गर्छ?

मानक कन्फिगरेसनले 3950 को पूर्वनिर्धारित B मानको साथ 10K NTC प्रयोग गर्दछ। B मानलाई अनुप्रयोग आवश्यकताहरू अनुसार अनुकूलित गर्न सकिन्छ। निर्दिष्ट मापन दायरा -30°C देखि +147°C, -20°C देखि +100°C को नियन्त्रण दायराको साथ।

TCB-NA लाई कसरी नियन्त्रण वा निगरानी गर्न सकिन्छ?

नियन्त्रकले तापमान सेटिङ र वास्तविक-समय निगरानीको लागि मानक ASCII सीरियल इन्टरफेस प्रयोग गर्दछ। यसले अलार्म र "तयार" स्थिति संकेतहरू र होस्ट नियन्त्रण प्रणालीसँग एकीकरणको लागि TEC शटडाउन इनपुट पनि प्रदान गर्दछ।
