दुई-चरण थर्मोइलेक्ट्रिक कूलरहरू

X-Meritan को दुई-चरण थर्मोइलेक्ट्रिक कूलरहरू मानक TEC कन्फिगरेसनहरू भन्दा गहिरो तापक्रम नियन्त्रण चाहिने अनुप्रयोगहरूको लागि इन्जिनियर गरिएको छ। अनुकूलन आयामहरू र अपरेटिङ स्पेसिफिकेशनहरू विशिष्ट प्रणाली आवश्यकताहरूसँग मेल खाने विकास गर्न सकिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

X-Meritan को दुई-चरण थर्मोइलेक्ट्रिक कूलरहरूले दुई-चरण श्रृंखला संरचना प्रयोग गर्दछ जसमा पहिलो थर्मोइलेक्ट्रिक चरणले दोस्रोको लागि मध्यवर्ती कूलिंग चरण प्रदान गर्दछ। उपयुक्त परिचालन अवस्थाहरूमा, यो क्यास्केड कन्फिगरेसनले एकल-चरण TEC भन्दा ठूलो तापमान भिन्नता प्राप्त गर्न सक्छ।

मोड्युलहरूले ठोस राज्य थर्मोइलेक्ट्रिक तत्वहरू र DC पावर प्रयोग गर्दछ, कुनै कम्प्रेसर वा अन्य गतिशील मेकानिकल भागहरू बिना। तिनीहरू स्थानीयकृत तापमान नियन्त्रणको लागि उपयुक्त छन् जहाँ कम्प्याक्ट निर्माण, कम कम्पन, र नियन्त्रित कम-तापमान सञ्चालन आवश्यक छ।

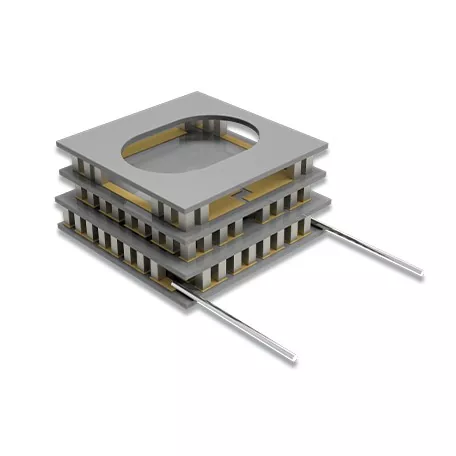

Two-Stage Thermoelectric Coolers

दुई-चरण संरचना

दुई-चरण TEC मा एक मध्यवर्ती थर्मल इन्टरफेस मार्फत जोडिएको दुई थर्मोइलेक्ट्रिक चरणहरू हुन्छन्:

चिसो पक्ष → पहिलो चरण → मध्यवर्ती इन्टरफेस → दोस्रो चरण → तातो पक्ष

पहिलो चरणले नियन्त्रित क्षेत्रबाट तातो हटाउँछ, जबकि दोस्रो चरणले तातो पक्षतिर तातो स्थानान्तरण गर्दछ। यसैले दोस्रो चरणले पहिलो चरणबाट सारिएको ताप र मोड्युलमा विद्युतीय इनपुटलाई ह्यान्डल गर्छ।

प्राप्त तापमान भिन्नता थर्मल लोड, तातो-साइड तापमान, सञ्चालन वर्तमान, र गर्मी-अस्वीकार अवस्थाहरूमा निर्भर गर्दछ।

मोड्युल संरचना

सिरेमिक सब्सट्रेट

एल्युमिनियम अक्साइड (Al₂O₃) सिरेमिक सब्सट्रेटहरूले थर्मोइलेक्ट्रिक तत्वहरू र बाह्य थर्मल प्रणाली बीच थर्मल सतहहरू गठन गर्दा थर्मोइलेक्ट्रिक मोड्युलको लागि विद्युतीय इन्सुलेशन र संरचनात्मक समर्थन प्रदान गर्दछ।

P-N थर्मोइलेक्ट्रिक तत्वहरू

P-प्रकार र N-प्रकार अर्धचालक तत्वहरूले थर्मोइलेक्ट्रिक कोर बनाउँछन् र चिसोको लागि आवश्यक विद्युतीय र थर्मल रूपान्तरण प्रदान गर्दछ। एक्स-मेरिटानले एम्बियन्ट र कम-तापमान तापमान-नियन्त्रण अनुप्रयोगहरूको लागि Bi₂Te₃-आधारित थर्मोइलेक्ट्रिक सामग्रीहरू प्रयोग गर्दछ।

मध्यवर्ती थर्मल इन्टरफेस

दुई थर्मोइलेक्ट्रिक चरणहरू मेकानिकली र थर्मल रूपमा एक मध्यवर्ती इन्टरफेस मार्फत जोडिएका छन्। पूर्ण मोड्युल डिजाइन गर्दा यसको थर्मल र मेकानिकल विशेषताहरू विचार गर्न आवश्यक छ।

DC पावर जडान

मोड्युल प्रत्यक्ष-वर्तमान पावर स्रोतबाट सञ्चालन हुन्छ। बिजुली कन्फिगरेसन, पावर लीडहरू, र सञ्चालन अवस्थाहरू मोड्युल संरचना र अनुप्रयोग आवश्यकताहरू अनुसार निर्धारण गरिन्छ।

थर्मोइलेक्ट्रिक सामग्री

X-Meritan सँग थर्मोइलेक्ट्रिक सामग्री विकास, उत्पादन, कम्पोनेन्ट निर्माण, असेंबली, र परीक्षण कभर गर्ने क्षमताहरू छन्। यसको TEC कम्पोनेन्टहरूले एक्सट्रुडेड Bi₂Te₃-Sb₂Te₃-आधारित सामग्रीहरू प्रयोग गर्दछ।

बाहिर निकाल्ने प्रक्रियाले उच्च-दबाव प्लास्टिक विरूपणलाई घना, बनावट संरचना बनाउन लागू गर्दछ। यसले पछिको काटन र पातलो प्रक्रियाहरूलाई समर्थन गर्दछ र साना थर्मोइलेक्ट्रिक तत्वहरूको उत्पादनलाई अनुमति दिन्छ।

प्यारामिटर	निर्दिष्टीकरण
सामग्री प्रणाली	Bi₂Te₃-Sb₂Te₃ आधारित
इन्गट व्यास	25 मिमी / 30 मिमी / 35 मिमी
इन्गट लम्बाइ	120 मिमी / 240 मिमी
विद्युतीय चालकता	८७०–१४३० Ω⁻¹·cm⁻¹
पातलो तत्व क्षमता	०.२ मिमी सम्म, डिजाइन र प्रशोधनमा निर्भर गर्दछ

अन्तिम सामग्री ग्रेड र तत्व आयामहरू मोड्युल संरचना र निर्माण आवश्यकताहरू अनुसार चयन गरिन्छ।

दुई-चरण बनाम एकल-चरण TECs

दुई-चरण कन्फिगरेसन सामान्यतया विचार गरिन्छ जब आवश्यक तापमान भिन्नता एकल-चरण डिजाइनको व्यावहारिक दायरा भन्दा बढी हुन्छ।

कारक	एकल-चरण TEC	दुई-चरण TEC
थर्मोइलेक्ट्रिक चरणहरू	एक	दुई
तापमान भिन्नता	मध्यम आवश्यकताहरूको लागि उपयुक्त	ठूलो भिन्नता आवश्यकताहरूको लागि उपयुक्त
थर्मल संरचना	सरल	थप जटिल
मध्यवर्ती इन्टरफेस	लागू हुँदैन	आवश्यक छ
हट-साइड हीट अस्वीकार	महत्त्वपूर्ण	थप माग
सामान्य प्रयोग	सामान्य तापमान नियन्त्रण	तल्लो-तापमान अनुप्रयोगहरूलाई ठूलो भिन्नता चाहिन्छ

अनुप्रयोगहरू

इन्फ्रारेड पत्ता लगाउने

दुई-चरण थर्मोइलेक्ट्रिक कूलरहरूले इन्फ्रारेड डिटेक्टरहरू र सम्बन्धित सेन्सिङ कम्पोनेन्टहरूको लागि स्थानीय तापक्रम नियन्त्रण प्रदान गर्न सक्छन् जहाँ ठूलो तापमान भिन्नता आवश्यक हुन्छ।

CCD सेन्सर कूलिंग

CCD-आधारित इमेजिङ प्रणालीहरूको लागि, थर्मोइलेक्ट्रिक कूलिंगले सेन्सरलाई नियन्त्रण गरिएको अपरेटिङ तापक्रममा कायम राख्न सक्छ जहाँ थर्मल आवश्यकता एकल-चरण मोड्युलको व्यावहारिक दायरा भन्दा बढी हुन्छ।

एयरोस्पेस र उपग्रह संचार

थर्मोइलेक्ट्रिक मोड्युलहरूको ठोस-राज्य निर्माण एयरोस्पेस र उपग्रह संचार उपकरणहरूको लागि विचार गर्न सकिन्छ जहाँ उपकरण वास्तुकला, उपलब्ध ठाउँ, र कम्पन आवश्यकताहरूले परम्परागत मेकानिकल शीतलन प्रणालीहरूको प्रयोगलाई सीमित गर्दछ।

चिकित्सा र प्रयोगशाला उपकरण

दुई-चरण थर्मोइलेक्ट्रिक टेक्नोलोजी बायोकेमिकल विश्लेषण उपकरण र प्रयोगशाला चिसो चरणहरूमा लागू गर्न सकिन्छ जसलाई नियन्त्रित कम-तापमान अवस्थाहरू आवश्यक पर्दछ।

इलेक्ट्रोनिक कम्पोनेन्ट परीक्षण

TEC मोड्युलहरूले इलेक्ट्रोनिक कम्पोनेन्टहरू र अन्य तापमान-संवेदनशील उपकरणहरूको कम-तापमान विशेषता परीक्षणको लागि नियन्त्रित थर्मल वातावरण प्रदान गर्न सक्छ।

अनुकूलन विकास

X-Meritan ले ग्राहक रेखाचित्र, नमूनाहरू, आयामहरू, र अनुप्रयोग आवश्यकताहरूमा आधारित अनुकूलित थर्मोइलेक्ट्रिक मोड्युलहरूलाई समर्थन गर्दछ।

एक सामान्य विकास प्रक्रिया हो:

आवश्यकता समीक्षा → संरचना डिजाइन → नमूना उत्पादन → प्रदर्शन मूल्याङ्कन → पुष्टिकरण → उत्पादन

नयाँ डिजाइनहरूका लागि, मुख्य इन्जिनियरिङ इनपुटहरूमा लक्षित तापक्रम दायरा, थर्मल लोड, उपलब्ध स्थापना ठाउँ, पावर अवस्था, र हट-साइड ताप-अस्वीकार विधि समावेश हुन्छ।

उत्पादन र गुणस्तर

X-Meritan टोलीसँग सेमीकन्डक्टर थर्मल व्यवस्थापनमा 10 वर्ष भन्दा बढी अनुभव छ, थर्मोइलेक्ट्रिक सामग्री विकास, कम्पोनेन्ट निर्माण, असेंबली, र परीक्षण गर्ने क्षमताहरू सहित।

उत्पादन उपकरणहरूमा सोल्डरिङ, रिफ्लो, डिस्पेन्सिङ, कटिङ, सील, क्युरिङ र प्रिन्टिङ उपकरणहरू समावेश छन्, जुन समर्पित एसेम्बली र परीक्षण सुविधाहरूद्वारा समर्थित छन्।

गुणस्तर व्यवस्थापन प्रणाली ISO 9001: 2015 पालना गर्दछ। RoHS र REACH अनुपालन कागजातहरू लागू हुने उत्पादनहरू र कन्फिगरेसनहरूका लागि उपलब्ध छन्, विशेष कागजातहरू आपूर्ति गरिएको मोड्युल अनुसार पुष्टि गरिएको छ।

चयन जानकारी

इन्जिनियरिङ मूल्याङ्कन र TEC चयनको लागि, निम्न जानकारी उपयोगी छ:

आवश्यक जानकारी	उद्देश्य
लक्षित चिसो-साइड तापमान	आवश्यक चिसो अवस्था परिभाषित गर्दछ
हट-साइड तापमान	थर्मल सीमा स्थापना गर्दछ
गर्मी भार	आवश्यक शीतलन क्षमता निर्धारण गर्दछ
उपलब्ध आयामहरू	स्थापना स्थान परिभाषित गर्दछ
विद्युत आपूर्ति	विद्युतीय परिचालन अवस्थाहरू निर्धारण गर्दछ
गर्मी-अस्वीकार विधि	तातो पक्ष चिसो अवस्था स्थापना गर्दछ
नियन्त्रण विधि	तापमान नियमन आवश्यकताहरू परिभाषित गर्दछ
सञ्चालन चक्र	बारम्बार सञ्चालन मूल्याङ्कन गर्न मद्दत गर्छ

उत्पादन रेखाचित्र, अवस्थित मोड्युल, वा परीक्षण डेटा पनि प्रदान गर्न सकिन्छ जब नयाँ मोड्युलले अवस्थित डिजाइनलाई बदल्न वा मिलाउन आवश्यक हुन्छ।

FAQ

एकल-चरण डिजाइनको सट्टा दुई-चरण TEC किन प्रयोग गर्ने?

दुई-चरण थर्मोइलेक्ट्रिक कूलरहरूलाई विचार गरिन्छ जब एकल-चरण मोड्युलले तोकिएको थर्मल लोड र तातो-साइड तापमान अन्तर्गत आवश्यक चिसो-साइड अवस्था प्रदान गर्न सक्दैन।

के दुई-चरण TEC 0 डिग्री सेल्सियस भन्दा कम काम गर्न सक्छ?

हो। ० डिग्री सेल्सियस भन्दा कम उप-परिवेश सञ्चालन सम्भव छ जब मोड्युल डिजाइन, तातो लोड, हट-साइड अवस्था, र नियन्त्रण प्रणाली आवश्यक तापमान दायराको लागि उपयुक्त हुन्छ।

दुई-चरण TEC चयन गर्न के जानकारी आवश्यक छ?

लक्षित चिसो-साइड तापमान, तातो-साइड तापमान, तातो लोड, उपलब्ध आयामहरू, बिजुली आपूर्ति, र ताप-अस्वीकार विधि चयनका लागि प्रयोग गरिने मुख्य मापदण्डहरू हुन्।

के X-Meritan दुई-चरण TEC मोड्युलहरू अनुकूलित गर्न सक्छ?

हो। X-Meritan ले ग्राहक रेखाचित्र, नमूनाहरू, आयामी आवश्यकताहरू, विद्युतीय अवस्थाहरू, र अनुप्रयोग आवश्यकताहरू अनुसार मोड्युलहरू विकास गर्न सक्छ।
