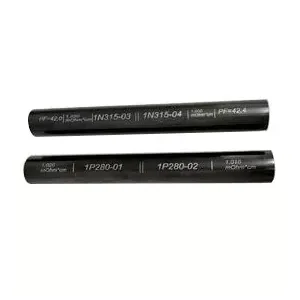

X-meritan ले थर्मोइलेक्ट्रिक कूलिंग तत्वहरू, पेल्टियर मोड्युलहरू, र तापमान नियन्त्रण घटकहरूका लागि Bi2Te3-Sb2Te3 ठोस समाधान सामग्रीहरूमा आधारित एक्स्ट्रुडेड थर्मोइलेक्ट्रिक सामग्रीहरू निर्माण गर्दछ।
ती Bi2Te3-आधारित अर्धचालक सामग्रीहरू हुन् जसलाई बाक्लो, फाइन-ग्रेन्ड, र टेक्स्चर संरचनाहरू प्राप्त गर्न एक्सट्रुजन टेक्नोलोजी मार्फत प्रशोधन गरिन्छ।
परम्परागत पिघलने-आधारित तयारी विधिहरूको तुलनामा, एक्स्ट्रुजन प्रशोधनले थर्मोइलेक्ट्रिक गुणहरू कायम राख्दै मेकानिकल प्रशोधन कार्यसम्पादनलाई बढाउँदै, प्लास्टिक विकृति मार्फत अन्न बन्धनमा सुधार गर्दछ।
मुख्य सामग्री प्रणालीहरू समावेश छन्:
● Bi2Te3-Sb2Te3 थर्मोइलेक्ट्रिक मिश्र धातु: कोठाको तापक्रम नजिक थर्मोइलेक्ट्रिक कूलिंग अनुप्रयोगहरूको लागि प्रयोग गरिन्छ।
● एन-टाइप थर्मोइलेक्ट्रिक सामग्रीहरू: थर्मोइलेक्ट्रिक जोडीहरू बनाउन P-टाइप सामग्रीहरूसँग मिलाएर।
● P-प्रकार थर्मोइलेक्ट्रिक सामग्री: TEC संरचनाहरूमा पूरक विद्युतीय विशेषताहरू प्रदान गर्नुहोस्।
आवेदनहरू समावेश छन्:
● थर्मोइलेक्ट्रिक कूलिङ एलिमेन्टहरू: पेल्टियर कूलिङ सिस्टमका लागि सेमिकन्डक्टर कम्पोनेन्टहरू।
● पेल्टियर मोड्युलहरू: थर्मोइलेक्ट्रिक तत्वहरूमा आधारित कूलिङ यन्त्रहरू।
● माइक्रो TEC कम्पोनेन्टहरू: कम्प्याक्ट उपकरणहरूको लागि पातलो थर्मोइलेक्ट्रिक संरचना।
● मल्टी-स्टेज TEC संरचनाहरू: स्तरित कूलिङ संरचनाहरू जसमा एकरूप तत्व प्रदर्शन आवश्यक हुन्छ।
● तापक्रम नियन्त्रण यन्त्रहरू: थर्मल नियमन प्रणालीहरूका लागि अवयवहरू।
|
प्यारामिटर |
निर्दिष्टीकरण |
|
सामग्री प्रणाली |
Bi2Te3-Sb2Te3 |
|
सामग्रीको प्रकार |
एन-टाइप / पी-टाइप थर्मोइलेक्ट्रिक सामग्री |
|
बाहिर निकालिएको इन्गट लम्बाइ |
120 मिमी / 240 मिमी |
|
Extruded Ingot व्यास |
25 मिमी / 30 मिमी / 35 मिमी |
|
विद्युतीय चालकता |
870–1430 Ohm⁻¹cm⁻¹ |
|
सामग्री संरचना |
घना बनावट संरचना |
|
पातलो चिप प्रशोधन क्षमता |
०.२ मिमी सम्म |
मेकानिकल गुणहरूले TEC निर्माणको क्रममा काट्ने, काट्ने, पातलो पार्ने, र असेंबली प्रक्रियाहरूलाई असर गर्छ। एक्सट्रुजन प्रशोधनले प्लास्टिक विरूपणको माध्यमबाट अन्तर-ग्रान्युलर बन्धन सुधार गर्दछ र मेसिनिंगको क्रममा संरचनात्मक दोषहरू कम गर्दछ।
|
मेकानिकल सम्पत्ति |
एन-प्रकार सामग्री |
P-प्रकार सामग्री |
|
कम्प्रेसिभ स्ट्रेन्थ (MPa) |
54.0 |
66.0 |
|
शियर स्ट्रेन्थ (MPa) |
16.0 |
21.0 |
|
युवा मोडलस (GPa) |
47.0 |
42.0 |
|
पोइसन अनुपात |
0.30 |
0.30 |
सामग्रीको बलले थर्मोइलेक्ट्रिक चिपहरूलाई ०.२ मिमी सम्म मोटाईमा प्रशोधन गर्न अनुमति दिन्छ।
मुख्य विशेषताहरु:
● विद्युतीय चालकता: ८७०–१४३० Ohm⁻¹cm⁻¹।
● सामग्री संरचना: बाक्लो र समान आन्तरिक संरचना।
● बनावट अभिमुखीकरण: तत्व स्थिरताको लागि नियन्त्रित अन्न अभिमुखीकरण।
● थर्मोइलेक्ट्रिक कार्यसम्पादन प्यारामिटर: २५°C भ्याकुम अवस्थामा २.९ × १०⁻³ पुग्छ।
परम्परागत क्षेत्र पिघलने सामग्रीहरूले थर्मोइलेक्ट्रिक प्रदर्शन हासिल गर्न सक्छ तर क्लीभेज विशेषताहरूको कारण काट्ने र पातलो गर्दा सीमितताहरू हुन सक्छ।
|
तुलना वस्तु |
Extruded Bi2Te3-Sb2Te3 सामग्री |
परम्परागत क्षेत्र पिघलने सामग्री |
|
आन्तरिक संरचना |
घना बनावट संरचना |
दिशात्मक क्रिस्टल संरचना |
|
मेकानिकल प्रशोधन |
काट्ने र पातलो गर्दा उच्च प्रतिरोध |
क्लीभेज-सम्बन्धित दोषहरूमा बढी संवेदनशील |
|
पातलो चिप निर्माण |
०.२ मिमी पातलो TEC कम्पोनेन्टहरूलाई समर्थन गर्दछ |
अति पातलो प्रशोधन को लागी अधिक गाह्रो |
|
सामग्री स्थिरता |
नियन्त्रित बनावट एकरूपता |
क्रिस्टल वृद्धि अवस्थाहरूमा निर्भर |
|
अनुप्रयोगहरू |
माइक्रो TEC, बहु-चरण TEC, सटीक कूलिंग |
परम्परागत TEC अनुप्रयोगहरू |
थर्मोइलेक्ट्रिक कूलिंग उपकरणहरूलाई सन्तुलित विद्युतीय, थर्मल, र मेकानिकल गुणहरू चाहिन्छ।
मुख्य फाइदाहरू:
पातलो चिप क्षमता: मेकानिकल बलले थर्मोइलेक्ट्रिक चिपहरूको लागि ०.२ मिमी सम्म स्लाइसिङ र पातलो प्रक्रियाहरूलाई समर्थन गर्दछ।
संरचनात्मक एकरूपता: बनावट संरचनाहरूले बहु-तत्व र बहु-चरण TEC कन्फिगरेसनहरूमा प्रयोग हुने थर्मोइलेक्ट्रिक तत्वहरू बीच स्थिरता सुधार गर्दछ।
सामग्री संरचना: सुधारिएको अन्न बन्धनले बारम्बार तताउने र शीतलन चक्रहरूमा सामग्रीको अखण्डता कायम राख्न मद्दत गर्छ।
घना संरचना: उच्च घनत्व सामग्री संरचनाहरू कम्प्याक्ट थर्मोइलेक्ट्रिक घटकहरूको लागि उपयुक्त छन्।
अप्टिकल कम्युनिकेसन कूलिङ: अप्टिकल ट्रान्सीभर र लेजर तापमान नियन्त्रण प्रणालीहरूमा पातलो थर्मोइलेक्ट्रिक तत्वहरूको लागि प्रयोग गरिन्छ।
आवेदनहरू:
● अप्टिकल ट्रान्ससिभर कूलिङ: अप्टिकल कम्पोनेन्टहरूको तापक्रम नियन्त्रण।
● लेजर डायोड तापक्रम नियन्त्रण: लेजर उपकरणहरूको लागि थर्मल नियमन।
● फाइबर कम्युनिकेशन मोड्युलहरू: कम्प्याक्ट कूलिङ संरचनाहरू।
बहु-तह कूलिङ संरचनाहरू: बहु-थर्मोइलेक्ट्रिक तहहरूलाई लगातार प्रदर्शन आवश्यक पर्ने ठाउँमा प्रयोग गरिन्छ।
आवेदनहरू:
● स्ट्याक्ड थर्मोइलेक्ट्रिक संरचनाहरू: बहु-तह TEC कन्फिगरेसनहरू।
● उच्च सटीक तापक्रम नियन्त्रण: थर्मल नियमन प्रणालीहरू।
● कम्प्याक्ट कूलिङ सिस्टमहरू: सीमित-स्पेस कूलिङ एपहरू।
ठूला-व्यास एक्स्ट्रुडेड इन्गट्स: ठूला थर्मोइलेक्ट्रिक कूलिंग कम्पोनेन्टहरूका लागि प्रयोग गरिन्छ।
आवेदनहरू:
● औद्योगिक तापक्रम नियन्त्रण उपकरण: स्थानीयकृत थर्मल व्यवस्थापन।
● इलेक्ट्रोनिक कूलिङ सिस्टम: सेमिकन्डक्टर थर्मल नियन्त्रण।
● सेमिकन्डक्टर उपकरण: प्रेसिजन इलेक्ट्रोनिक कूलिङ।
सटीक कूलिङ कम्पोनेन्टहरू: मेडिकल रेफ्रिजरेसन र प्रयोगशाला तापक्रम नियन्त्रण उपकरणहरूमा प्रयोग गरिन्छ।
आवेदनहरू:
● चिकित्सा प्रशीतन प्रणाली
● प्रयोगशाला तापक्रम नियन्त्रण उपकरण
● अनुसन्धान उपकरणहरू
|
सामग्रीको प्रकार |
मुख्य विशेषताहरु |
अनुप्रयोगहरू |
|
Bi2Te3-Sb2Te3 |
कोठाको तापमान नजिक थर्मोइलेक्ट्रिक प्रदर्शन |
TEC मोड्युलहरू, पेल्टियर कूलिंग कम्पोनेन्टहरू |
|
एन-टाइप Bi2Te3 |
विद्युत चालकता र यांत्रिक शक्ति |
थर्मोइलेक्ट्रिक तत्व जोडी |
|
P-प्रकार Bi2Te3-Sb2Te3 |
मेकानिकल बल र थर्मोइलेक्ट्रिक विशेषताहरू |
TEC शीतलन संरचनाहरू |
एक्स-मेरिटानले थर्मोइलेक्ट्रिक सामग्री तयारी, एक्स्ट्रुजन प्रशोधन, तत्व प्रशोधन, र असेंबली एकीकरणलाई एकीकृत गर्दछ।
उत्पादन प्रक्रियाहरू:
● सामग्रीको तयारी: थर्मोइलेक्ट्रिक सामग्री रचनाहरूको तयारी।
● Extrusion Processing: घना बनावट संरचनाहरूको गठन।
● तत्व प्रशोधन: थर्मोइलेक्ट्रिक कम्पोनेन्टहरू काट्ने र आकार दिने।
● विद्युतीय जडान: वेल्डिङ र जडान प्रशोधन।
● असेंबली एकीकरण: थर्मोइलेक्ट्रिक संरचनाहरूको एकीकरण।
● कार्यसम्पादन प्रमाणिकरण: प्रशोधन गरिएका अवयवहरूको निरीक्षण।
उत्पादन उपकरण:
● टिन डुबाउने भट्टी
● कम्पन स्विङ मोल्ड मेसिन
● वेल्डिङ मेसिन
● ओभन
● डिस्पेन्सिङ मेसिन
● स्वचालित सिल गर्ने मेसिन
● काट्ने मेसिन
● सोलिडिफिकेसन मेसिन
● रिफ्लो सोल्डरिङ उपकरण
● पूर्ण रूपमा स्वचालित प्रिन्टिङ मेसिन
X-मेरिटान एक्स्ट्रुडेड थर्मोइलेक्ट्रिक सामग्रीहरू Bi2Te3-Sb2Te3 सामग्रीहरूमा आधारित छन् जसमा नियन्त्रित विद्युतीय गुणहरू, घना बनावट संरचनाहरू, र TEC निर्माणका लागि मेकानिकल विशेषताहरू छन्।
निर्दिष्टीकरणहरूमा 870–1430 Ohm⁻¹cm⁻¹ को विद्युतीय चालकता, 66 MPa सम्मको कम्प्रेसिभ बल, 120 mm / 240 mm लम्बाइको extruded ingot dimensions र 25 mm / 30 mm / 35 mm व्यास, र thin 2 mm- thin-pchip प्रक्रिया समावेश छ।
सामग्री TEC निर्माण, Peltier मोड्युल, अप्टिकल संचार कूलिंग, चिकित्सा तापमान नियन्त्रण, र अर्धचालक थर्मल व्यवस्थापन अनुप्रयोगहरूको लागि प्रयोग गरिन्छ।
