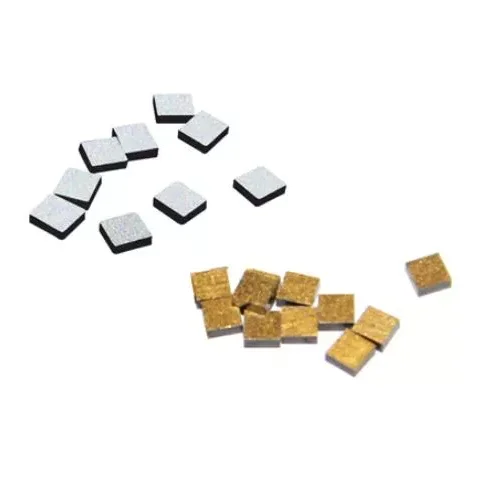

फिल्म प्याकेज NTC

X-Meritan ले द्रुत प्रतिक्रिया, स्थिर थर्मल पत्ता लगाउने, र वातावरणीय प्रतिरोधको आवश्यकता पर्ने इलेक्ट्रोनिक्सका लागि कम्प्याक्ट तापमान सेन्सिङ कम्पोनेन्टहरू विकास गर्दछ। बहु-तह संरचनाले म्याग्नेट्रोन स्पटरिङद्वारा निर्मित संवेदनशील तहको साथ म्यागनीज र निकल जस्ता ट्रान्जिसन मेटल अक्साइडहरू प्रयोग गर्दछ।

फिल्म-प्याकेज गरिएको NTC ले ३ सेकेन्ड भित्र सामान्य थर्मल प्रतिक्रिया प्रदान गर्दछ, -४०°C देखि +१२५°C सम्म चल्छ, र ३९५० K को B मान फिचर गर्दछ। यसको रासायनिक रूपमा अक्रिय बाहिरी फिल्मले एसिड, क्षार, र अर्गानिक सॉल्भेन्ट्सलाई प्रतिरोध प्रदान गर्दछ, यसलाई औद्योगिक, चिकित्सा, इलेक्ट्रोनिक र इलेक्ट्रोनिक प्रयोगका लागि उपयुक्त बनाउँछ।

प्रमुख विनिर्देशहरू

प्रदर्शन

द्रुत थर्मल प्रतिक्रिया

लगभग 1 J/K को कम ताप क्षमताले थर्मल ल्याग घटाउँछ र 3 सेकेन्ड भित्र सामान्य तापमान स्थिरीकरण सक्षम गर्दछ। यो ब्याट्री निगरानी, ​​चिकित्सा उपकरण, र पावर इलेक्ट्रोनिक्स को लागी उपयोगी छ जहाँ छिटो तापमान परिवर्तन पत्ता लगाउन आवश्यक छ।

फराकिलो तापमान दायरा

-40°C देखि +125°C को अपरेटिङ दायराले चिसो-सुरु अवस्था, उच्च परिवेशको तापक्रम, र दोहोरिने थर्मल परिवर्तनहरूको सम्पर्कमा रहेका अनुप्रयोगहरूलाई समर्थन गर्दछ।

रासायनिक प्रतिरोध

अक्रिय बाहिरी फिलिमले एसिड, क्षार, र जैविक विलायकहरू विरुद्ध सेन्सिङ संरचनालाई जोगाउँछ। अत्यधिक केन्द्रित संक्षारक वाष्पहरूको निरन्तर एक्सपोजरको लागि, अनुप्रयोग-विशिष्ट प्रमाणीकरण सिफारिस गरिन्छ।

शुद्धता र प्रतिरोध

तापमान शुद्धता

उपलब्ध उत्पादन जानकारीले ±1°C वा ±0.5°C जस्ता विश्वव्यापी शुद्धता विशिष्टतालाई परिभाषित गर्दैन। वास्तविक प्रणाली शुद्धता प्रतिरोध सहिष्णुता, B-मान सहिष्णुता, सर्किट डिजाइन, ADC संकल्प, स्थापना, र क्यालिब्रेसन मा निर्भर गर्दछ।

±1°C वा ±0.5°C आवश्यक पर्ने परियोजनाहरूका लागि, X-Meritan ले उपयुक्त कन्फिगरेसनको मूल्याङ्कन गर्न सकून् भनेर RFQ को समयमा लक्ष्य शुद्धता निर्दिष्ट गरिनुपर्छ।

प्रतिरोध विकल्प

प्रतिरोध मान मापन सर्किट र लक्षित तापमान दायरा अनुसार चयन गर्नुपर्छ। सामान्य NTC कन्फिगरेसनहरूमा 10kΩ, 47kΩ, र 100kΩ समावेश छन्, जबकि सही उपलब्ध मानहरू र सहिष्णुताहरू चयन गरिएको X-Meritan मोडेलको लागि पुष्टि गरिनुपर्छ।

माथिका मानहरू सार्वभौमिक विनिर्देशहरूको सट्टा चयन उदाहरणहरू हुन्। अन्तिम प्यारामिटरहरू लागू हुने डाटाशीटसँग पुष्टि गरिनुपर्छ।

सेन्सर तुलना

प्रविधि तुलना

निर्दिष्ट तापमान दायरा भित्र कम्प्याक्ट इलेक्ट्रोनिक प्रणालीहरूको लागि, पातलो-फिल्म संरचनाले छिटो प्रतिक्रिया, सानो आकार, र सजिलो सर्किट एकीकरणको व्यावहारिक संयोजन प्रदान गर्दछ।

आवेदन क्षेत्रहरू

औद्योगिक उपकरण

फिल्म प्याकेज गरिएको NTC ले मोटर, ट्रान्सफर्मर र बिजुली आपूर्ति उपकरणहरूमा तापक्रम निगरानी गर्न सक्छ। यसको व्यापक परिचालन दायरा र द्रुत प्रतिक्रियाले वास्तविक-समय थर्मल निगरानी समर्थन गर्दछ।

चिकित्सा उपकरणहरू

डिजिटल थर्मोमिटर र डायग्नोस्टिक उपकरणहरूले कम ताप क्षमता र छिटो थर्मल प्रतिक्रियाबाट लाभ उठाउन सक्छ। कडा सटीकता आवश्यकताहरु संग चिकित्सा आवेदन को लागी, पूर्ण मापन प्रणाली मान्य हुनुपर्छ।

उपभोक्ता इलेक्ट्रोनिक्स

स्लिम संरचना स्मार्टफोनहरू, पहिरन योग्य उपकरणहरू, ब्याट्री व्यवस्थापन प्रणालीहरू, र अन्य उच्च-घनत्व सम्मेलनहरूको लागि उपयुक्त छ जहाँ स्थापना ठाउँ सीमित छ।

अटोमोटिभ इलेक्ट्रोनिक्स

सेन्सर इन्जिन कम्पार्टमेन्ट र ब्याट्री प्याक निगरानीको लागि प्रयोग गर्न सकिन्छ। Mn/Ni/Co अक्साइड संरचना तापमान भिन्नता र थर्मल तनाव समावेश अनुप्रयोगहरूको लागि डिजाइन गरिएको छ।

एकीकरण नोटहरू

स्व-तातो

अपरेटिङ वर्तमान निर्दिष्ट सीमा भित्र रहनु पर्छ। अत्यधिक करेन्टले सेल्फ-ताट गर्न सक्छ र तापमान मापन त्रुटिहरू प्रस्तुत गर्न सक्छ।

मेकानिकल ह्यान्डलिंग

स्थापनाको समयमा फिलिम शरीरमा तीव्र झुकाउने, अत्यधिक दबाब, वा तन्य तनावबाट बच्नुहोस्। पातलो कार्यात्मक तहलाई नियन्त्रित ह्यान्डलिंग चाहिन्छ।

सोल्डरिङ

मल्टिलेयर संरचनामा थर्मल झटका कम गर्न उपयुक्त उद्योग-मानक सोल्डरिंग प्रोफाइल प्रयोग गर्नुहोस्। उत्पादन सोल्डरिंग अवस्थाहरू सामूहिक निर्माण अघि मान्य हुनुपर्छ।

RFQ आवश्यकताहरू

OEM र बल्क खरीदको लागि, खरीददारहरूले आवश्यक प्रतिरोध मान, प्रतिरोध सहिष्णुता, B मान, सञ्चालन तापमान, लक्ष्य शुद्धता, प्रतिक्रिया समय, आयामहरू, जडान विधि, अनुप्रयोग वातावरण, र अनुमानित मात्रा प्रदान गर्नुपर्छ।

उदाहरणका लागि, एक RFQ ले निर्दिष्ट गर्न सक्छ: 10kΩ वा 100kΩ नाममात्र प्रतिरोध, ±1% सहिष्णुता, -40°C देखि +125°C सञ्चालन, र ±0.5°C प्रणाली शुद्धता। X-Meritan ले वास्तविक अनुप्रयोग अनुसार उपयुक्त कन्फिगरेसनको मूल्याङ्कन गर्न सक्छ।

X-Meritan ले इलेक्ट्रोनिक निर्माताहरू र OEM परियोजनाहरूका लागि तापक्रम सेन्सिङ आवश्यकताहरूलाई समर्थन गर्दछ, अनुप्रयोग-विशिष्ट प्रतिरोध, सहिष्णुता, आयामहरू, र प्रदर्शन आवश्यकताहरू सहित।

बारम्बार सोधिने प्रश्नहरू

के प्रतिरोध मानहरू उपलब्ध छन्?

सामान्य NTC प्रतिरोध विकल्पहरूमा 10kΩ, 47kΩ, र 100kΩ समावेश छन्। उपलब्ध प्रतिरोध मान, सहिष्णुता, र B मान चयन गरिएको X-Meritan मोडेल र अनुप्रयोग आवश्यकताहरू अनुसार पुष्टि गरिनुपर्छ।

के NTC ले ±1°C वा ±0.5°C शुद्धता हासिल गर्न सक्छ?

अन्तिम तापमान शुद्धता प्रतिरोध सहिष्णुता, B-मान सहिष्णुता, सर्किट डिजाइन, ADC संकल्प, स्थापना, र क्यालिब्रेसन मा निर्भर गर्दछ। ±1°C वा ±0.5°C प्रणाली शुद्धता आवश्यक पर्ने अनुप्रयोगहरूको लागि, X-Meritan ले ग्राहकको आवश्यकताहरूको आधारमा उपयुक्त कन्फिगरेसनको मूल्याङ्कन गर्न सक्छ।

सञ्चालन तापमान दायरा के हो?

निर्दिष्ट अपरेटिङ तापमान दायरा -40°C देखि +125°C सम्म हो, जसले सेन्सरलाई धेरै औद्योगिक, मोटर वाहन, ब्याट्री, मेडिकल, र उपभोक्ता इलेक्ट्रोनिक्स अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

तापमान परिवर्तनहरूमा सेन्सरले कति छिटो प्रतिक्रिया दिन्छ?

सामान्य थर्मल प्रतिक्रिया समय ≤3 सेकेन्ड हो। वास्तविक प्रतिक्रिया स्थापना विधि, थर्मल सम्पर्क, वायु प्रवाह, र वरपरको वातावरणको आधारमा भिन्न हुन सक्छ।

के X-Meritan ले अनुकूलित NTC कन्फिगरेसनहरू प्रदान गर्न सक्छ?

हो। OEM र बल्क परियोजनाहरूको लागि, ग्राहकहरूले प्रतिरोध मूल्य, सहिष्णुता, B मान, तापमान दायरा, सटीकता लक्ष्य, आयामहरू, जडान विधि, र कन्फिगरेसन मूल्याङ्कनको लागि अन्य अनुप्रयोग आवश्यकताहरू निर्दिष्ट गर्न सक्छन्।
