कम-तापमान NTC

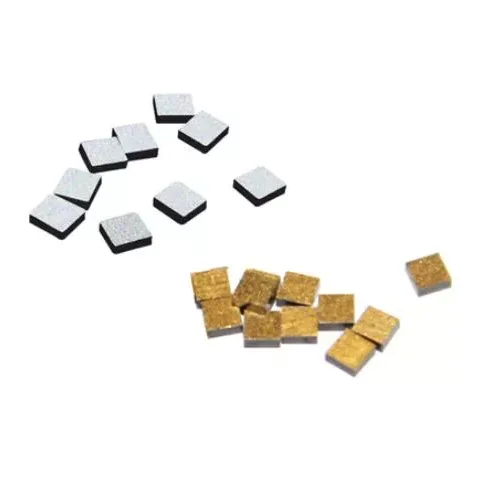

X-Meritan बाट कम-तापमान NTC thermistors लाई कम-तापमान र क्रायोजेनिक वातावरणमा तापक्रम सेन्सिङको लागि डिजाइन गरिएको हो जहाँ परिभाषित प्रतिरोध-तापमान प्रतिक्रिया आवश्यक हुन्छ। सेन्सिङ एलिमेन्ट मेटल अक्साइडको सिन्टेड कम्पोजिटबाट निर्मित हुन्छ, जसले प्रतिरोध भिन्नता मार्फत तापमान परिवर्तनहरू पत्ता लगाउन आवश्यक नकारात्मक तापमान गुणांक प्रदान गर्दछ।

थर्मिस्टरलाई क्रायोजेनिक तरल स्तर पत्ता लगाउने, मोटर घुमाउने तापक्रम निगरानी, ​​नयाँ ऊर्जा उपकरण, औद्योगिक स्वचालन, र विशेष प्रयोगशाला वा चिकित्सा प्रणालीहरू सहित अनुप्रयोगहरूको लागि कन्फिगर गर्न सकिन्छ। प्रतिरोध विशेषताहरू, सेन्सर आयामहरू, encapsulation, नेतृत्व तारहरू, र अन्य विशिष्टताहरू उपकरणको आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ।

नकारात्मक तापमान गुणांक सिद्धान्त

एनटीसी भनेको नकारात्मक तापमान गुणांक हो। यसको मौलिक विशेषता भनेको विद्युतीय प्रतिरोध तापक्रमसँगै उल्टो परिवर्तन हुन्छ।

तल्लो तापमान → उच्च प्रतिरोध

उच्च तापमान → तल्लो प्रतिरोध

जब वरपरको तापक्रम परिवर्तन हुन्छ, सिन्टेड मेटल-अक्साइड सेन्सिङ सामग्रीको प्रतिरोध तदनुसार परिवर्तन हुन्छ। मापन सर्किटले यस प्रतिरोधलाई मापन गरेर र थर्मिस्टरको निर्दिष्ट प्रतिरोध-तापमान (R/T) विशेषतासँग तुलना गरेर तापक्रम निर्धारण गर्दछ।

विद्युतीय विशेषताहरू

थर्मिस्टरको विद्युतीय व्यवहार यसको प्रतिरोध-तापमान सम्बन्ध र निर्दिष्ट प्यारामिटरहरूसँग सम्बन्धित सहिष्णुता द्वारा परिभाषित गरिएको छ।

वास्तविक मानहरू लागू उत्पादन विशिष्टता वा चयन गरिएको कन्फिगरेसनको लागि परीक्षण डेटाबाट लिनुपर्छ। कम-तापमान अनुप्रयोगहरूको लागि, बिजुली विशेषताहरू 25 डिग्री सेल्सियस प्रतिरोध मान मात्र नभई वास्तविक सेन्सिङ दायरामा मूल्याङ्कन गरिनु पर्छ।

क्रायोजेनिक तरल स्तर पत्ता लगाउने

थर्मिस्टरलाई तरल नाइट्रोजन र तरल अक्सिजन जस्ता क्रायोजेनिक मिडियामा तरल स्तर पत्ता लगाउन कन्फिगर गर्न सकिन्छ।

पत्ता लगाउने सिद्धान्त सेन्सिङ तत्व वरिपरि थर्मल अवस्था मा परिवर्तन मा आधारित छ। जब तत्व तरल ढाकिएको र वाष्प-उद्घाटन अवस्थाहरू बीच परिवर्तन हुन्छ, यसको प्रतिरोध तदनुसार परिवर्तन हुन्छ। मापन वा नियन्त्रण सर्किटले यस प्रतिरोध भिन्नतालाई सम्बन्धित तरल-स्तर अवस्था पहिचान गर्न प्रयोग गर्न सक्छ।

यो अनुप्रयोगको लागि, सेन्सिङ स्थिति, लक्ष्य तापमान दायरा, R/T विशेषता, encapsulation, र स्थापना विधि सँगै विचार गर्न आवश्यक छ। कन्फिगरेसन पनि वास्तविक माध्यम र उपकरण संरचना विरुद्ध मूल्याङ्कन गरिनु पर्छ, विशेष गरी क्रायोजेनिक तरल पदार्थ समावेश अनुप्रयोगहरूको लागि।

मोटर घुमाउरो तापमान निगरानी

थर्मिस्टरलाई सञ्चालनको क्रममा तापमान परिवर्तनहरू निगरानी गर्न मोटर विन्डिङ्स भित्र इम्बेड गर्न सकिन्छ।

घुमाउरो नजिक स्थापित, NTC ले तापक्रम-निर्भर विद्युतीय संकेत प्रदान गर्दछ जुन सुरक्षा वा नियन्त्रण सर्किटमा जडान गर्न सकिन्छ। घुमाउरो तापमानमा परिवर्तनहरूले अनुरूप प्रतिरोध परिवर्तनहरू उत्पादन गर्दछ, जसले प्रणालीलाई असामान्य थर्मल अवस्थाहरू पहिचान गर्न र आवश्यक निगरानी वा सुरक्षा प्रतिक्रिया प्रारम्भ गर्न अनुमति दिन्छ।

मोटर अनुप्रयोगहरूलाई सेन्सर आयामहरू, इन्सुलेशन आवश्यकताहरू, नेतृत्व-तार निर्माण, प्रतिरोध विशेषताहरू, र स्थापना स्थितिको सावधानीपूर्वक विचार गर्न आवश्यक छ। आवश्यक विद्युतीय इन्सुलेशन र जडान व्यवस्था कायम राख्दा सेन्सर उपलब्ध घुमाउरो ठाउँ भित्र फिट हुनुपर्छ।

अन्य आवेदन क्षेत्रहरू

थर्मिस्टरलाई उपकरणहरूमा पनि एकीकृत गर्न सकिन्छ जहाँ प्रक्रिया नियन्त्रण, सुरक्षा, वा थर्मल व्यवस्थापनको लागि कम-तापमान प्रतिक्रिया आवश्यक हुन्छ।

लागू हुने क्षेत्रहरूमा नयाँ ऊर्जा उपकरणहरू, औद्योगिक स्वचालन प्रणालीहरू, प्रयोगशाला उपकरणहरू, चिकित्सा शीतलन प्रणालीहरू, र विशेष कूलिङ मोड्युलहरू समावेश छन्। उपयुक्त कन्फिगरेसन अपरेटिङ तापक्रम, विद्युतीय इन्टरफेस, स्थापना अवस्था, र आवश्यक सेन्सिङ विशेषताहरूमा निर्भर गर्दछ।

उत्पादन र गुणस्तर आश्वासन

X-Meritan सँग सेमीकन्डक्टर थर्मल व्यवस्थापनमा 10 वर्ष भन्दा बढी अनुभव छ, सामग्री विकास, कम्पोनेन्ट निर्माण, असेंबली, परीक्षण, र थर्मल व्यवस्थापन समाधान डिजाइन कभर गर्ने क्षमताहरू सहित।

यसको उत्पादन र परीक्षण सुविधाहरूले सोल्डरिङ, रिफ्लो, डिस्पेन्सिङ, काटन, सील, क्युरिङ र प्रिन्टिङलगायतका प्रक्रियाहरूलाई समर्थन गर्दछ। थर्मिस्टर गुणस्तर मूल्याङ्कनमा सामग्री निरीक्षण, तत्व उत्पादन, सिंटरिङ, इनक्याप्सुलेशन, विद्युतीय परीक्षण, आर/टी परीक्षण, आयामी निरीक्षण, र लागू उत्पादन आवश्यकताहरू अनुसार अन्तिम प्रमाणीकरण समावेश हुन सक्छ।

एक विशिष्ट उत्पादन र निरीक्षण अनुक्रम हो:

सामग्रीको तयारी → तत्व उत्पादन → सिंटरिङ → एन्क्याप्सुलेशन → विद्युतीय परीक्षण → आर/टी परीक्षण → अन्तिम निरीक्षण

कम्पनीको गुणस्तर व्यवस्थापन प्रणाली ISO 9001: 2015 मा प्रमाणित छ। RoHS र REACH अनुपालन लागू उत्पादनहरू र कन्फिगरेसनहरूको लागि प्रदान गर्न सकिन्छ।

ग्राहक रेखाचित्र र नमूनाहरू पनि विकास सन्दर्भको रूपमा प्रयोग गर्न सकिन्छ जब मानक कन्फिगरेसनले लक्षित उपकरणको आवश्यकताहरू पूरा गर्दैन। नमूना प्रमाणिकरण आवश्यक विद्युतीय र मेकानिकल विशिष्टताहरू पुष्टि गर्न भोल्युम उत्पादन अघि पूरा गर्न सकिन्छ।

FAQ

NTC भनेको के हो?

एनटीसी भनेको नकारात्मक तापमान गुणांक हो। एनटीसी थर्मिस्टरको प्रतिरोध हुन्छ जुन तापक्रम बढ्दै जाँदा घट्छ र तापक्रम घट्दा बढ्छ। यो अनुमानित सम्बन्ध तापमान मापन, निगरानी, ​​र सुरक्षा को लागि घटक प्रयोग गर्न अनुमति दिन्छ।

NTC मा R25 र B मानले के संकेत गर्छ?

R25 25°C मा मापन गरिएको नाममात्र प्रतिरोध हो, जबकि B मानले निर्दिष्ट तापमान दायरामा प्रतिरोध-तापमान सम्बन्धलाई वर्णन गर्दछ। थर्मिस्टरको मूल्याङ्कन गर्दा लागू हुने R/T विशेषतासँग दुवै प्रयोग गरिन्छ।

के NTC लाई तरल नाइट्रोजन वा तरल अक्सिजन स्तर पत्ता लगाउन प्रयोग गर्न सकिन्छ?

एनटीसीलाई क्रायोजेनिक तरल स्तर पत्ता लगाउनको लागि कन्फिगर गर्न सकिन्छ जब यसको प्रतिरोध-तापमान विशेषताहरू, प्याकेजिङ्ग, स्थापना स्थिति, र विद्युतीय इन्टरफेस अनुप्रयोगको लागि उपयुक्त हुन्छ। अन्तिम कन्फिगरेसन आवश्यक सञ्चालन तापमान, मध्यम, र उपकरण अवस्थाहरू विरुद्ध प्रमाणित गरिनु पर्छ।

के कम-तापमान NTC मोटर विन्डिङमा इम्बेड गर्न सकिन्छ?

हो। एक थर्मिस्टरलाई इम्बेडेड मोटर-वाइन्ड तापमान निगरानीको लागि डिजाइन गर्न सकिन्छ जब यसको आयाम, इन्सुलेशन, लीड कन्फिगरेसन, तापमान दायरा, र विद्युतीय विशेषताहरू मोटर संरचनासँग मिल्दो हुन्छन्।
