X-Meritan ले माइक्रो थर्मोइलेक्ट्रिक कूलरहरू प्रयोग गरी थर्मल बाधाहरू, बाहिर निस्कने जोखिमहरू, र माउन्टिंग असङ्ख्य कूलिंग कम्पोनेन्टहरूसँग सम्बन्धित एसेम्बली जटिलताहरू हटाउन सटीक एसेम्बलीहरू निर्माण गर्दछ। माइक्रो-पेल्टियर तत्वहरू, अनुकूलन हेडर आधारहरू (Kovar, CuW, HTCC/LTCC), र क्लिनरूम अवस्थाहरूमा प्रतिक्रिया थर्मिस्टर्सहरू एकीकृत गरेर, यो समाधानले डाइ-एट्याचको लागि टर्न-कुञ्जी उप-विधान बनाउँछ। अप्टिकल चिपको सिधै मुनि सक्रिय स्पट कूलिङले उच्च-शक्ति लेजर डायोडहरूका लागि सेन्सर एरे र उत्सर्जन तरंग लम्बाइमा लकहरूमा गाढा आवाज कम गर्छ।
टेलिकम ट्रान्ससिभरहरू, VCSELs, र लघु स्पेक्ट्रोस्कोपिक सेन्सरहरूमा व्यापक रूपमा प्रयोग गरियो। आन्तरिक तार बन्धनलाई सुव्यवस्थित गर्नका लागि हेडर आधारहरूमा निकेल/गोल्ड-प्लेटेड कोभर वा अनुकूल पिन ज्यामिति (बेलनाकार, समतल छेउ, वा नेल-हेड) भएको स्टिल समावेश हुन्छ।
|
प्याकेज शैली |
आधार सामग्री |
पिन विकल्पहरू |
प्राथमिक आवेदन |
TEC स्टेजिङ |
|

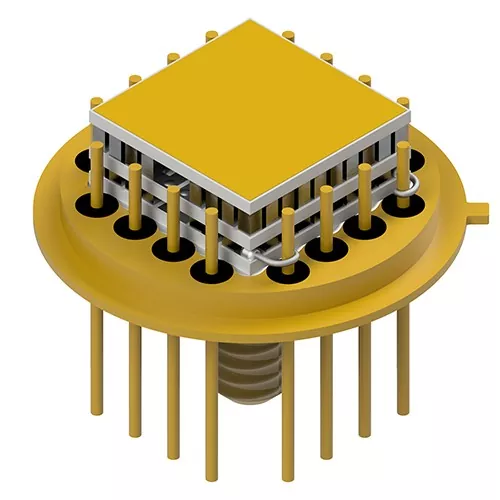

TO-8 |
कोवर / गोल्ड प्लेटेड स्टील |
6, 12, 16 पिन |
IR, XRF, र ग्यास डिटेक्टरहरू |
एकल देखि ४-चरण |
|
TO-39 |
कोवर |
६, ८+ पिन |
विश्लेषणात्मक सेन्सर एरे |
एकल देखि २-चरण |
|
TO-46 |
कोवर |
5, 6 पिन |
VCSELs र माइक्रो-सेन्सरहरू |
एकल चरण |
|
TO-66 |
कोवर |
6, 9 पिन |
उच्च घनत्व डिटेक्टर एकाइहरू |
एकल देखि ४-चरण |
|
TO-37 / TO-13 |
कोवर / स्टील |
6 देखि 16 पिनहरू |
बहु-च्यानल IR Arrays |
एकल देखि २-चरण |
बहु-वाट थर्मल लोड र घने फोटोडेटेक्टर एरेहरूको लागि इन्जिनियर गरिएको जहाँ संरचनात्मक कठोरता र सटीक सह-योजना सर्वोपरि हुन्छ।
|
संलग्न प्रकार |
निर्माण सामाग्री |
पिन गणना |
विशिष्ट लक्ष्य उपकरण |
|

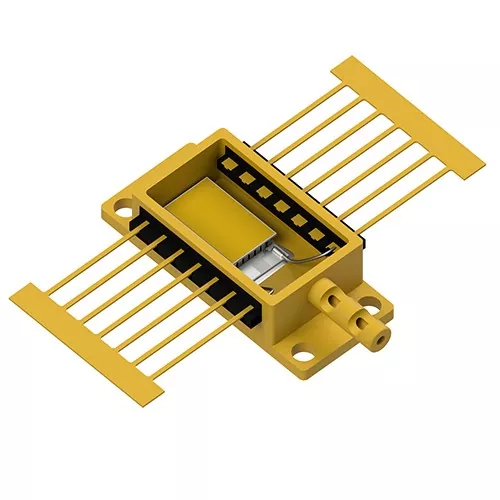

BTF (पुतली) |
कपर-टंगस्टन (CuW) आधारको साथ कोवर |
14 पिन |
पम्प लेजर र टेलिकम ट्रान्समिटरहरू |
|
HHL (उच्च गर्मी भार) |
कोवर, स्टील, वा कपर-मोली (CuMo) |
9 पिन |
उच्च शक्ति औद्योगिक लेजरहरू |
|
PS-28 / BOX |
Ni/Au-प्लेटेड कोवर एन्क्लोजरहरू |
28 पिन |
बहु-तत्व अप्टिकल डिटेक्टरहरू |
|
TOSA / ROSA |
CuW हीट स्प्रेडरहरूको साथ कोभर |
अनुकूलन |
उप-लघु ट्रान्सीभर असेंबलीहरू |
|
HTCC / LTCC |
उच्च/कम-टेम्प सह-निकालित सिरेमिक |
एरे पिनहरू |
कम-शोर फोटोडेटेक्टर एरे |
Eutectic माइक्रो-बन्डिङ: उप-मोड्युलहरू प्याकेज हेडरहरूमा सीधा AuSn eutectic preforms प्रयोग गरेर सोल्डर गरिन्छ, प्रवाहकीय इपोक्सीहरू हटाउँछ र हर्मेटिक सिलहरूमा जैविक आउटग्यासिङबाट बच्न।
गाढा आवाज दमन: सक्रिय स्पट कूलिंगले फोटोडेटेक्टर एरे जंक्शन तापमान कम गर्छ, थर्मल अँध्यारो प्रवाह घटाउँछ र समग्र सिग्नल-टु-शोर अनुपात (S/N) सुधार गर्दछ।
लचिलो लीड फ्रेम कन्फिगरेसनहरू: हेडर पिनहरू लूप इन्डक्टन्स कम गर्न र स्वचालित तार-बन्धन प्रक्रियाहरू सरल बनाउन फ्ल्याटेन्ड सतहहरू वा स्पाइक युक्त सुझावहरूसँग परिमार्जन गर्न सकिन्छ।

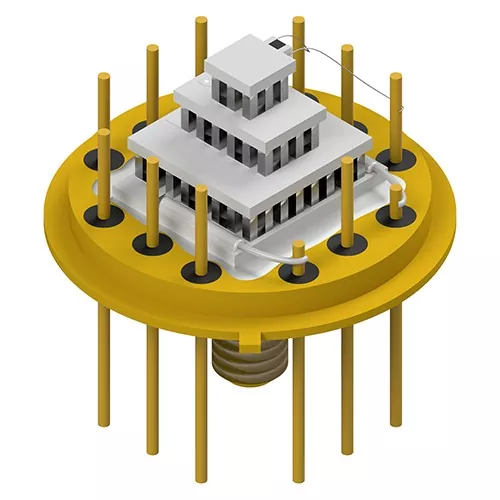

बहु-चरण स्टेजिङ क्षमताहरू: गहिरो कूलिंग भिन्नताहरू (ΔT>70∘C) आवश्यक अनुप्रयोगहरूको लागि 4-चरण माइक्रो-TEC कन्फिगरेसनहरू एकल-चरणमा समायोजन गर्दछ।
सह-विकसित प्याकेजिङ्ग (JDP): थर्मल CAD मोडलिङ र सामग्री चयनबाट द्रुत नमूना प्रोटोटाइप र ठूलो मात्रा निर्माण गर्न पूर्ण अनुप्रयोग इन्जिनियरिङ समर्थन।
TOSA/ROSA ट्रान्ससिभरहरू, EML लेजरहरू, र DWDM नेटवर्कहरूका लागि चर केस तापमान अन्तर्गत लेजर जंक्शन तापमान लक गरेर तरंगदैर्ध्य स्थिरीकरण प्रदान गर्दछ।
माइक्रो थर्मोइलेक्ट्रिक कूलरहरू भएका एसेम्बलीहरूले एक्स-रे फ्लोरोसेन्स (XRF) र गैर-डिस्पर्सिभ इन्फ्रारेड (NDIR) सेन्सरहरूको लागि चिसो-सब्सट्रेट प्लेटफर्महरू आपूर्ति गर्दछ, वातावरणीय विश्लेषणको क्रममा संकेत बहावलाई रोक्न।
बटरफ्लाइ (BTF) र उच्च ताप भार (HHL) प्याकेजहरू भित्र ताप प्रवाह प्रबन्ध गर्दछ, बीम गुणस्तर कायम राख्छ र डायोड जीवन विस्तार गर्दछ।
फोकल प्लेन एरे (FPA), नाइट-भिजन डिटेक्टरहरू, र कठोर मेकानिकल कम्पन र थर्मल झटकाको अधीनमा अप्टिकल मार्गदर्शन सेन्सरहरूको लागि कूलिंग।
इन-हाउस क्लिनरूम प्याकेजिङ: सबै माइक्रो-TEC प्लेसमेन्टहरू, तार बन्धन, र सील सञ्चालनहरू अक्सिडेशन र ओसिलो ट्र्यापिङ रोक्नको लागि नियन्त्रित वातावरणमा हुन्छन्।
१००% प्यारामिटर स्क्रिनिङ: माइक्रो थर्मोइलेक्ट्रिक कूलरहरू भएका प्रत्येक एसेम्बलीहरूले ढुवानी अघि AC प्रतिरोध (Rac), इन्सुलेशन प्रतिरोध, थर्मल प्रतिक्रिया, र आयामी सहिष्णुताहरूको लागि परीक्षण गरिन्छ।
ट्रेसेबल सप्लाई चेन इन्टिग्रिटी: मान्य हेडर निर्माताहरूसँग प्रत्यक्ष साझेदारीले सुनको प्लेटिङ टाँसिएको, भ्याकुम टाइटनेस, र ISO9001 मापदण्डहरूसँग कडा अनुपालन सुनिश्चित गर्दछ।
पूर्व-एकीकृत एसेम्ब्लीहरूले जटिल म्यानुअल माइक्रो-सोल्डरिङ हटाउने, फ्याक्ट्री-प्रमाणित युटेटिक बन्ड इन्टिग्रिटी (Rth मिनिमाइजेसन) को ग्यारेन्टी, र सिल गरिएका प्याकेजहरू भित्र आउटग्यासिङ प्रदूषण रोक्न।
हो। हाम्रो संयुक्त विकास प्याकेजिङ्ग (JDP) कार्यक्रम मार्फत, ग्राहकहरूले या त हाम्रो मानक कोभर/CuW हेडरहरूबाट चयन गर्न सक्छन् वा कारखाना TEC एकीकरण र तार-बन्धनका लागि स्वामित्व आवासहरू पठाउन सक्छन्।
जैविक चिपकने वा मानक सफ्ट सोल्डरहरूको विपरीत, AuSn eutectic बन्धनले उच्च थर्मल चालकता, शून्य जैविक आउटगासिङ, र बलियो संयुक्त बल प्रदान गर्दछ जसले उच्च-तापमान डाइ-एट्याच अपरेसनहरू डाउनस्ट्रीमको सामना गर्दछ।
कृपया लक्षित प्याकेज शैली (जस्तै, TO-8, BTF), तातो लोड (Qc), लक्ष्य तापमान भिन्नता (ΔT), पिन कन्फिगरेसन आवश्यकताहरू, र रुचाइएको ड्राइभिङ भोल्टेज/वर्तमान सीमाहरू प्रदान गर्नुहोस्।
