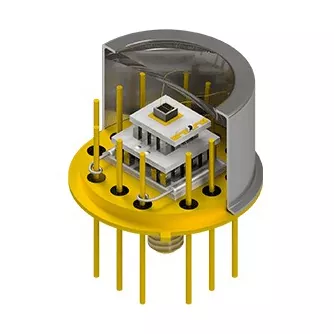

थर्मोइलेक्ट्रिक कूलरहरूसँग अनुकूलित हेडरहरू

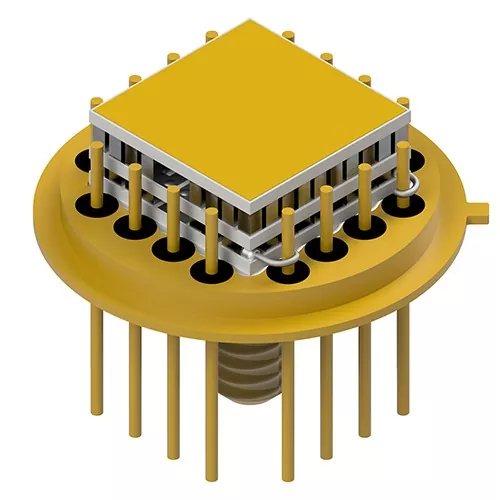

X-Meritan ले सटीक इलेक्ट्रोनिक्समा थर्मल बाधाहरू समाधान गर्न थर्मोइलेक्ट्रिक कूलरहरूसँग विशेष अनुकूलित हेडरहरू निर्माण गर्दछ। माइक्रो पेल्टियर मोड्युलहरू, कस्टम हेडरहरू, र थर्मिस्टरहरूलाई एकल उप-सभामा एकीकृत गर्दै, यो समाधानले जैविक ग्लुहरू वा तरल लूपहरू बिना प्रत्यक्ष स्पट कूलिंग प्रदान गर्दछ। यसले लेजर डायोडहरू, एपीडीहरू, र सेन्सरहरूलाई तरंगदैर्ध्य बहाव र आवाजबाट जोगाउँछ।

थर्मल चुनौतीहरू हल

अप्टिकल र माइक्रोइलेक्ट्रोनिक प्याकेजिङ्गमा परम्परागत अलग TEC माउन्टिङले उच्च थर्मल सम्पर्क प्रतिरोध, हर्मेटिक प्याकेजहरू भित्र टाँस्ने बाहिर निस्कने जोखिम, र जटिल म्यानुअल असेंबली परिचय दिन्छ। थर्मोइलेक्ट्रिक कूलरहरू भएका X-Meritan को अनुकूलित हेडरहरूले माइक्रो पेल्टियर मोड्युलहरू, कस्टम हेडर बेसहरू, र थर्मल सेन्सरहरूलाई एकल उप-विधानसभामा संयोजन गरेर यी प्याकेजिङ अवरोधहरूलाई सीधा सम्बोधन गर्दछ:

1. हर्मेटिक एन्क्लोजरहरूमा शून्य आउटग्यासिङ: सबै माइक्रो-TEC हरू कन्डक्टिभ इपोक्सीहरूको सट्टा गोल्ड-टिन (AuSn) युटेटिक सोल्डरिङ प्रयोग गरेर हेडरहरूमा माउन्ट गरिएका छन्, अस्थिर जैविक यौगिकहरूलाई अप्टिकल विन्डोजहरूलाई फोग गर्न वा लेजर पक्षहरूलाई दूषित गर्नबाट रोक्न।

2. कम इन्टरफेस थर्मल प्रतिरोध: प्याकेज हेडर सब्सट्रेटमा सीधा TEC तत्व सोल्डरिङले धातु थर्मल मार्ग प्रदान गर्दछ, जंक्शन-टू-केस थर्मल प्रतिरोध (Rth) लाई एकदमै कम गर्दछ।

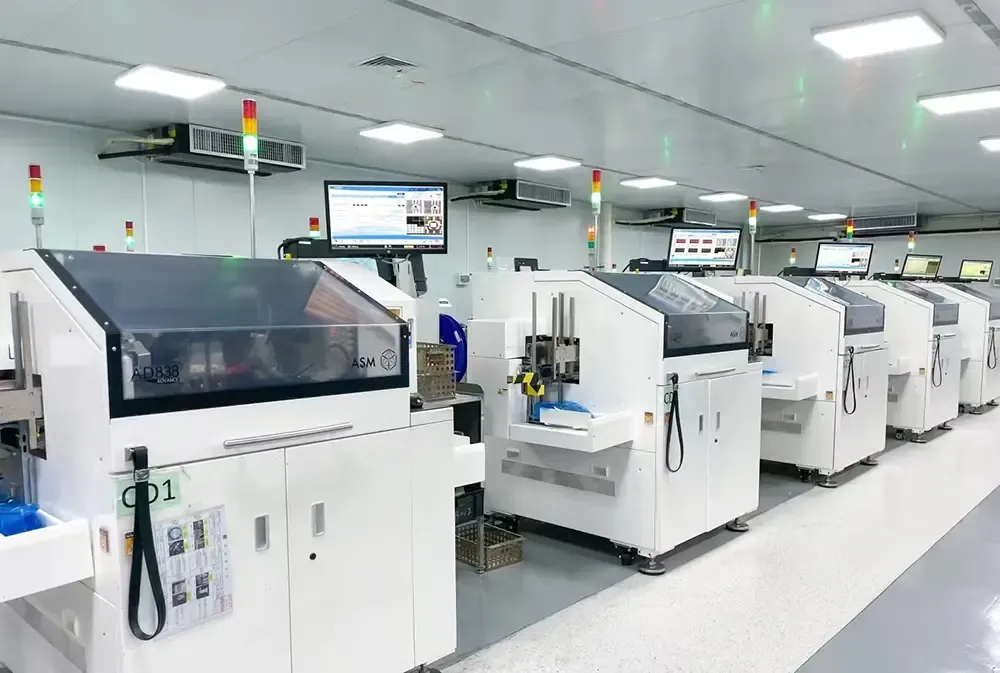

3. नियन्त्रित इनर्ट असेंबली: डाइ प्लेसमेन्ट, तार बन्धन, र प्रारम्भिक सील स्वचालित निष्क्रिय ग्यास वातावरणमा अक्सिडेशन र आन्तरिक ओसिलो ट्र्यापिङ हटाउनको लागि गरिन्छ।

4. उच्च मेकानिकल घनत्व: स्वामित्व निकालिएको सामग्रीहरू प्रयोग गर्दै, 0.2mm जति पातलो सूक्ष्म तत्वहरू TO‑46 वा लघु बटरफ्लाइ प्याकेजहरू जस्ता प्रतिबन्धित आवासीय स्थानहरूमा प्याक गर्न सकिन्छ।

5. लचिलो डेलिभरी ढाँचाहरू: अर्ध-समाप्त हेडरहरू (ग्राहक डाइ-एट्याच र तार बन्धनका लागि पूर्व-बन्डेड TECहरू तयार छन्) वा तपाईंको डाउनस्ट्रीम प्याकेजिङ लाइन आवश्यकताहरू अनुसार पूर्ण रूपमा सिल गरिएको उप-संमेलनहरूको रूपमा डेलिभर गरियो।

इन्जिनियरिङ अनुकूलन र प्यारामिटरहरू

अर्डर गर्न इन्जिनियर गरिएको, थर्मोइलेक्ट्रिक कूलर एसेम्बली भएका प्रत्येक अनुकूलित हेडरहरू तपाईंको अप्टिकल वा आईसी लेआउटसँग सटीक-मिल्ने छन्:

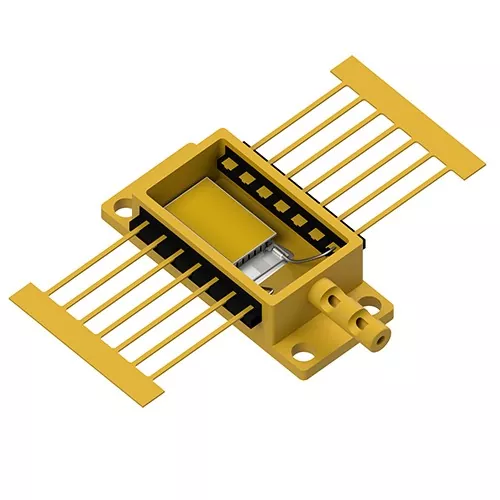

• हेडर प्याकेज शैलीहरू: TO‑39, TO‑8, TO‑3, TO‑46, 14‑pin Butterfly (BTF), BOX प्याकेजहरू, वा अनुकूलन तामा/सिरेमिक हेडरहरू।

• सब्सट्रेट र प्लेटिङ: कोभर, कपर-टंगस्टन (CuW), AlN/ सिरेमिकहरू सुनको तार बन्डिङका लागि नि लेयरहरूमा इलेक्ट्रोप्लेटेड Au सहित।

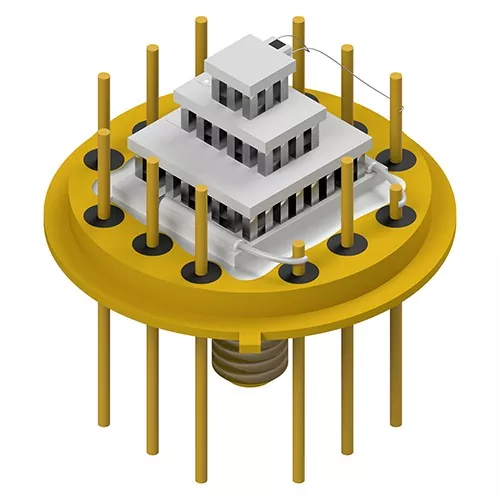

• TEC स्टेजिङ र ज्यामिति: गहिरो चिसो आवश्यकताहरू (ΔT>70∘C) को लागि मध्यम, वा बहु-चरण पिरामिड संरचनाहरूको लागि एकल-चरण माइक्रो-मोड्युलहरू।

• एकीकृत प्रतिक्रिया सेन्सरहरू: सतहमा माउन्ट गरिएको NTC थर्मिस्टर्स वा PT100/PT1000 RTDs कडा बन्द-लूप नियन्त्रणको लागि चिसो सब्सट्रेटको छेउमा राखिएको छ।

• विद्युतीय इन्टरफेसहरू: अनुकूलन लिड पिन गणनाहरू, पिन एरे पिच, लिड लम्बाइहरू, र तार बन्धन प्याड व्यवस्थाहरू।

प्राथमिक लक्ष्य अनुप्रयोगहरू

अप्टिकल संचार

TOSA/ROSA ट्रान्ससिभरहरू, EMLs, पम्प लेजरहरू, र DWDM कम्पोनेन्टहरूका लागि तरंगदैर्ध्य स्थिरीकरण।

LiDAR र स्वायत्त सेन्सिङ

हिमस्खलन फोटोडियोड्स (APD) र स्पंदित लेजर डायोडहरूको लागि थर्मल नियन्त्रण अस्थिर परिवेश अवस्थाहरूको अधीनमा।

मेडिकल डायग्नोस्टिक्स

माइक्रोफ्लुइडिक पीसीआर, स्पेक्ट्रोस्कोपी, र बायो-चिप सेन्सरहरूमा सब मिलिमिटर तापमान नियमन।

औद्योगिक र एयरोस्पेस सेन्सिङ

उच्च-शक्ति ICs, नाइट-भिजन फोकल प्लेन एरे (FPA), र ग्यास विश्लेषण डिटेक्टरहरूको लागि स्पट कूलिंग।

किन X-Meritan सँग साझेदार?

टर्नकी प्याकेजिङ एकीकरण:

प्याकेज हेडरहरू, माइक्रो-TECs, र तापमान सेन्सरहरू इन्जिनियर गरिएका छन् र एउटै उप-विधानसभाको रूपमा एकीकृत छन्।

स्वामित्व सामग्री लाभ:

इन-हाउस एक्स्ट्रुडेड थर्मोइलेक्ट्रिक सामग्रीहरूले अल्ट्रा-पातलो र बहु-चरण TEC डिजाइनहरूको लागि असाधारण मेकानिकल बल प्रदान गर्दछ।

हर्मेटिक-ग्रेड गुणस्तर नियन्त्रण:

Eutectic बन्धन र निष्क्रिय वातावरण तार बन्धनले दीर्घकालीन विश्वसनीयता र शून्य आउटगासिङ सुनिश्चित गर्दछ।

भोल्युम निर्माणको लागि प्रोटोटाइप:

थर्मल सिमुलेशन र अनुकूलन टूलिङबाट नमूना प्रोटोटाइप र पूर्ण-स्केल उत्पादनमा पूर्ण इन्जिनियरिङ समर्थन।

बारम्बार सोधिने प्रश्नहरू

प्रश्न: स्ट्यान्डअलोन TEC किन्नुको सट्टा हेडरमा पूर्व-एकीकृत TEC किन छनौट गर्नुहोस्?

A: एक पूर्व-एकीकृत हेडरले तपाईंको सुविधामा म्यानुअल TEC-देखि-हेडर सोल्डरिङ हटाउँछ, कारखाना-परीक्षण गरिएको eutectic बन्ड अखण्डता सुनिश्चित गर्दछ, र तपाईंको हर्मेटिक प्याकेज भित्र शून्य आउटगासिङको ग्यारेन्टी गर्दछ।

प्रश्न: के हामी तपाईंको अर्ध-समाप्त हेडरहरूमा हाम्रो आफ्नै लेजर डाइ संलग्न गर्न सक्छौं?

A: हो। धेरैजसो ग्राहकहरूले पूर्व-बन्धित TEC र तार बन्धन प्याडहरूसँग अर्ध-समाप्त हेडरहरू अर्डर गर्छन्। तपाईं आफ्नो मानक डाइ संलग्न, सुनको तार बन्धन, र ढक्कन सील कार्यहरू सीधा हाम्रो उप-सभामा अगाडि बढ्न सक्नुहुन्छ।

Q: माइक्रो-TECs को लागि जोन-पिघलिएको सामग्रीहरूमा थर्मोइलेक्ट्रिक कूलरहरूसँग अनुकूलित हेडरहरूको फाइदा के हो?

A: Extruded Bi2Te3 सामग्रीहरूले उच्च-तनाव प्याकेजिङ प्रक्रियाहरूमा क्र्याक नगरी अल्ट्रा-पातलो TEC तत्वहरू (0.2 mm सम्म) काट्न अनुमति दिँदै उल्लेखनीय रूपमा उच्च मेकानिकल बल र फाइन-ग्रेन संरचनाहरू समावेश गर्दछ।

प्रश्न: हामी कसरी अनुकूलन डिजाइन मूल्याङ्कन प्रारम्भ गर्छौं?

A: तपाईंको लक्षित ताप भार (Qc), आवश्यक तापक्रम भिन्नता (ΔT), घेरा शैली वा CAD मोडेल, परिवेशको तापक्रम दायरा, र विद्युतीय ड्राइभिङ सीमाहरू प्रदान गर्नुहोस्। हाम्रो ईन्जिनियरिङ् टोलीले थर्मल फिट र आउटपुट प्रस्तावित हेडर रेखाचित्र गणना गर्नेछ।
