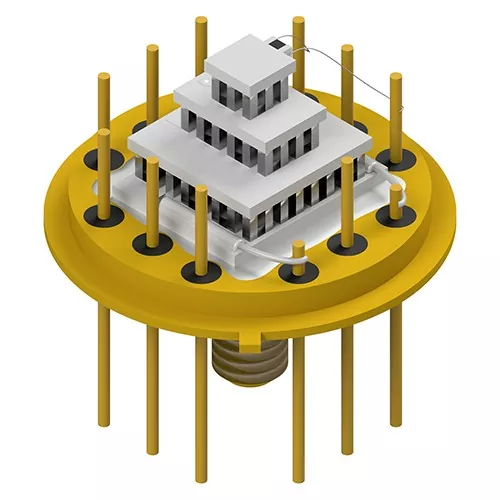

निर्माताको रूपमा，X-meritan Peltier असेंबलीले मोड्युलको चिसो पक्ष र तातो पक्षको बीचमा तातो स्थानान्तरण गर्न अर्धचालक थर्मोइलेक्ट्रिक प्रविधि प्रयोग गर्दछ।
पेल्टियर असेंबलीले थर्मोइलेक्ट्रिक कूलिंग कम्पोनेन्टहरू र तातो अपव्यय भागहरूलाई एकल इकाईमा एकीकृत गर्दछ। यो संरचनाले छुट्टै कूलिङ कम्पोनेन्टहरूको आवश्यकतालाई कम गर्छ र सीमित उपकरण ठाउँहरूमा स्थापनालाई सरल बनाउँछ।
एसेम्बलीले कम्प्रेसर-आधारित रेफ्रिजरेसन कम्पोनेन्टहरू बिना अर्धचालक थर्मोइलेक्ट्रिक कूलिंग टेक्नोलोजी मार्फत सञ्चालन गर्दछ। ठोस-राज्य संरचनाले मेकानिकल प्रशीतन आन्दोलनलाई हटाउँछ र अपरेटिङ कम्पन र आवाज कम गर्छ।
थर्मोइलेक्ट्रिक मोड्युलले तातो सिधै चिसो पक्ष र तातो पक्षको बीचमा स्थानान्तरण गर्दछ। यो डिजाइनले स्थिर थर्मल अवस्था चाहिने इलेक्ट्रोनिक कम्पोनेन्टहरूका लागि स्थानीय तापक्रम नियन्त्रण सक्षम गर्दछ।
चिसो पक्षले लक्षित क्षेत्रबाट तातो सङ्कलन गर्न एल्युमिनियम वा तामाको ताप स्थानान्तरण ब्लकहरू प्रयोग गर्दछ। तातो पक्षले स्थानान्तरण गरिएको तातो जारी गर्न र एसेम्बलीको थर्मल सन्तुलन कायम राख्न एल्युमिनियम ताप सिङ्क र फ्यानलाई एकीकृत गर्दछ।
विधानसभा संरचना आयाम, TEC कन्फिगरेसन, र जडान इन्टरफेस सहित स्थापना आवश्यकताहरु अनुसार समायोजित गर्न सकिन्छ।
पेल्टियर असेंबलीको कार्यसम्पादन अर्धचालक शीतलन तत्वहरू, थर्मल स्थानान्तरण सामग्रीहरू र मेकानिकल संरचनाहरू बीचको समन्वयमा निर्भर गर्दछ।
थर्मोइलेक्ट्रिक कूलिंग चिप गर्मी स्थानान्तरणको लागि जिम्मेवार मुख्य घटक हो। जब विद्युतीय प्रवाह अर्धचालक सामग्रीहरू मार्फत जान्छ, तातो एक छेउमा अवशोषित हुन्छ र विपरित पक्षमा छोडिन्छ, शीतलन प्रभाव सिर्जना गर्दछ।
सिरेमिक सब्सट्रेटहरूले थर्मोइलेक्ट्रिक तत्वहरूको लागि विद्युतीय इन्सुलेशन र मेकानिकल समर्थन प्रदान गर्दछ। तिनीहरू अर्धचालक चिप र बाह्य घटकहरू बीच थर्मल स्थानान्तरण मार्गको भागको रूपमा पनि कार्य गर्छन्।
उच्च थर्मल चालकता सिलिकॉन ग्रीस थर्मल चालन सुधार गर्न र सतह अन्तराल को कारण गर्मी स्थानान्तरण हानि कम गर्न सम्पर्क सतहहरु बीच लागू गरिन्छ।
चिसो पक्षले चिसो कम्पोनेन्टबाट थर्मोइलेक्ट्रिक मोड्युलमा तातो स्थानान्तरण गर्न एल्युमिनियम वा तामाका ब्लकहरू प्रयोग गर्दछ।
तातो पक्षले चिसो पक्षबाट स्थानान्तरण गरिएको ताप र सञ्चालनको क्रममा उत्पन्न हुने ताप हटाउन एल्युमिनियमको ताप सिङ्क र फ्यानलाई एकीकृत गर्दछ।
औद्योगिक-ग्रेड स्क्रू वा epoxy राल आन्तरिक र बाह्य कम्पोनेन्टहरू सुरक्षित गर्न प्रयोग गरिन्छ, सञ्चालनको समयमा विधानसभा स्थिरता कायम राख्छ।
यसको कम्प्याक्ट संरचना र अर्धचालक-आधारित शीतलन विधिको कारण, X-मेरिटान पेल्टियर असेंबली स्थानीय तापक्रम नियमन र नियन्त्रित ताप स्थानान्तरण आवश्यक उपकरणहरूको लागि उपयुक्त छ।
|
आवेदन क्षेत्र |
तापमान नियन्त्रण आवश्यकता |
सभा समारोह |
|
फाइबर ओप्टिक संचार |
अप्टिकल घटकहरूको लागि स्थिर तापमान नियन्त्रण |
संवेदनशील अप्टिकल मोड्युलबाट गर्मी स्थानान्तरण गर्दछ |
|
औद्योगिक चिकित्सा उपकरण |
कम्प्याक्ट र कम-आवाज ठंडा संरचना |
स्थानीयकृत तापमान नियमन प्रदान गर्दछ |
|
स्मार्ट मोटर वाहन इलेक्ट्रोनिक्स |
सीमित स्थापना स्थानमा थर्मल व्यवस्थापन |
इलेक्ट्रोनिक कम्पोनेन्टहरूबाट गर्मी हटाउँछ |
|
उपभोक्ता इलेक्ट्रोनिक्स |
सानो आकारको शीतलन एकीकरण |
कम्प्याक्ट उपकरणहरूमा थर्मल नियन्त्रण समर्थन गर्दछ |
|
अनुसन्धान उपकरणहरू |
नियन्त्रित अर्धचालक तापमान समायोजन |
परीक्षण प्रणालीहरूको लागि स्थानीयकृत शीतलन प्रदान गर्दछ |
एक्स-मेरिटान निर्माणले थर्मोइलेक्ट्रिक सामग्री विकास, TEC कम्पोनेन्ट प्रशोधन, र असेंबली एकीकरणलाई समेट्छ।
उत्पादन उपकरण: टिन डिपिङ फर्नेस, भाइब्रेसन स्विङ मोल्ड मेसिन, वेल्डिङ मेसिन, ओभन, इन्कजेट प्रिन्टर, सोल्डरिङ आइरन, डिस्पेन्सिङ मेसिन, अटोमेटिक सीलिङ मेसिन, कटिङ मेसिन, सॉलिडिफिकेशन मेसिन, रिफ्लो सोल्डरिङ उपकरण र पूर्ण स्वचालित प्रिन्टिङ मेसिन।
थर्मोइलेक्ट्रिक चिप प्लेसमेन्ट: चिप पोजिसनिङ र एसेम्बली शुद्धता प्रमाणित गर्नुहोस्।
सिरेमिक सब्सट्रेट बन्डिङ: सिरेमिक सब्सट्रेट र थर्मोइलेक्ट्रिक कम्पोनेन्टहरू बीचको बन्डिङ अवस्था जाँच गर्नुहोस्।
सोल्डर जडान: विद्युतीय र मेकानिकल स्थिरताको लागि सोल्डर जोडहरू निरीक्षण गर्नुहोस्।
थर्मल इन्टरफेस अनुप्रयोग: थर्मल ग्रीस कभरेज र सम्पर्क सतह अवस्था पुष्टि गर्नुहोस्।
मेकानिकल संरचना स्थिरता: फिक्सिङ बल र समग्र असेंबली अखण्डता जाँच गर्नुहोस्।
विद्युत जडान अवस्था: विद्युत जडान स्थिति प्रमाणित गर्नुहोस्।
संरचनात्मक एकरूपता: घटक पङ्क्तिबद्धता र असेंबली अवस्था जाँच गर्नुहोस्।
गर्मी स्थानान्तरण पथ अवस्था: थर्मल प्रवाह पथ अखण्डता निरीक्षण गर्नुहोस्।
शीतलन र तातो अपव्यय कार्य: शीतलन प्रकार्य र तातो अपव्यय कार्य पुष्टि गर्नुहोस्।
स्थापना गर्नु अघि, सम्पर्क सतह समतल र सफा छ भनेर सुनिश्चित गर्नुहोस्। मोड्युल र सम्पर्क सतह बीच समान रूपमा थर्मल ग्रीस लागू गर्नुहोस्। सिरेमिक सब्सट्रेटमा अत्यधिक तनावबाट बच्न फिक्सिङ स्क्रूलाई समान रूपमा कस्नुहोस्।
तातो पक्षमा तातो अपव्ययको लागि पर्याप्त ठाउँ हुनुपर्छ। खराब थर्मल सम्पर्क वा अपर्याप्त ताप रिलिज क्षमताले शीतलन प्रदर्शन कम गर्न सक्छ।
चिसो पक्षले लक्षित घटकबाट तातो अवशोषित गर्दछ, जबकि तातो पक्षले तातो सिङ्क र फ्यान मार्फत तातो छोड्छ।
स्थापना को समयमा:
● चिसो पक्षले चिसो आवश्यक पर्ने घटकसँग जोड्छ।
● तातो पक्ष तातो अपव्यय संरचनामा जडान हुन्छ।
● तातो सिंक वरिपरि हावा प्रवाह अबाधित रहनु पर्छ।
बिजुली आपूर्ति चयन गरिएको थर्मोइलेक्ट्रिक कूलिंग मोड्युलको विद्युतीय विशिष्टताहरूसँग मेल खानुपर्छ।
सिफारिस गरिएका विचारहरू:
● स्थिर DC पावर सप्लाई प्रयोग गर्नुहोस्।
● TEC मोड्युल विनिर्देशसँग भोल्टेज र हालको आवश्यकताहरू मिलाउनुहोस्।
● शीतलन सञ्चालनलाई असर गर्न सक्ने अस्थिर पावर अवस्थाहरू बेवास्ता गर्नुहोस्।
सामान्य कारणहरू समावेश छन्:
● अपर्याप्त तातो सिंक क्षमता
● गर्मी स्थानान्तरण सतहहरू बीच खराब सम्पर्क
● असमान थर्मल ग्रीस आवेदन
● धुलोले तातो अपव्यय सतहलाई रोक्छ
● शीतलन संरचनाको अनुचित स्थापना
तातो पक्षले स्थानान्तरण गरिएको गर्मीलाई निरन्तर जारी गर्नुपर्छ। गर्मी संचयले शीतलन प्रभाव कम गर्न सक्छ।
X-meritan सँग थर्मोइलेक्ट्रिक सामग्री, TEC कम्पोनेन्टहरू, र एकीकृत थर्मल एसेम्बलीहरू कभर गर्ने क्षमताहरू छन्। उत्पादन प्रणालीले थर्मोइलेक्ट्रिक सामग्री विकासदेखि पेल्टियर असेंबली एकीकरणसम्म पूर्ण प्रक्रियालाई समर्थन गर्दछ।
● थर्मोइलेक्ट्रिक सामग्री विकास: TEC कम्पोनेन्ट अनुप्रयोगहरूको लागि थर्मोइलेक्ट्रिक सामग्रीहरू विकास र प्रशोधन गर्नुहोस्।
● पूर्ण असेंबली उत्पादन: थर्मोइलेक्ट्रिक चिपहरू, सिरेमिक सब्सट्रेटहरू, थर्मल इन्टरफेस सामग्रीहरू, तातो स्थानान्तरण ब्लकहरू, ताप सिङ्कहरू, र फ्यानहरूलाई समाप्त कूलिङ एसेम्बलीहरूमा एकीकृत गर्नुहोस्।
● इन-हाउस प्रशोधन उपकरणहरू: उत्पादन लाइनहरू टिन डिपिङ फर्नेसहरू, भाइब्रेसन स्विङ मोल्ड मेसिन, वेल्डिङ मेसिन, डिस्पेन्सिङ मेसिन, स्वचालित सिलिङ मेसिन, रिफ्लो सोल्डरिङ उपकरण र अन्य एसेम्बली उपकरणहरूले सुसज्जित छन्।
● बहु-चरण गुणस्तर निरीक्षण: चिप प्लेसमेन्ट, सिरेमिक सब्सट्रेट बन्डिङ, सोल्डरिङ जडानहरू, थर्मल इन्टरफेस अनुप्रयोग, र अन्तिम एसेम्बली अवस्था जाँचहरू सहित मुख्य प्रक्रियाहरू नियन्त्रण गर्नुहोस्।
● थर्मल संरचना डिजाइन क्षमता: विभिन्न उपकरण एकीकरण आवश्यकताहरू अनुसार गर्मी स्थानान्तरण र ताप अपव्यय संरचनाहरू विकास गर्नुहोस्।
एक्स-मेरिटान उत्पादन अनुभवले फाइबर अप्टिक संचार, औद्योगिक चिकित्सा उपकरण, स्मार्ट अटोमोटिभ इलेक्ट्रोनिक्स, उपभोक्ता इलेक्ट्रोनिक्स, र सेमीकन्डक्टर कूलिंग र तापमान नियन्त्रण आवश्यक अनुसन्धान उपकरणहरूमा अनुप्रयोगहरू समेट्छ।
